　　1：需要下載的軟件和說明書

　　LoRa模塊WH-L101-L-P-H10設置軟件

　　TCP232-TES串口及網絡調試助手軟件

　　WH-L101-L-P-H10說明書

　　2：硬件連接

　　使用串口線分別將LoRa數傳終端A、B、接入串口設備(以pC機代替)，給LoRa數傳終端裝上天線，給LoRa數傳終端上電。

　　3：LoRa模塊WH-L101-L-p-H10參數設置

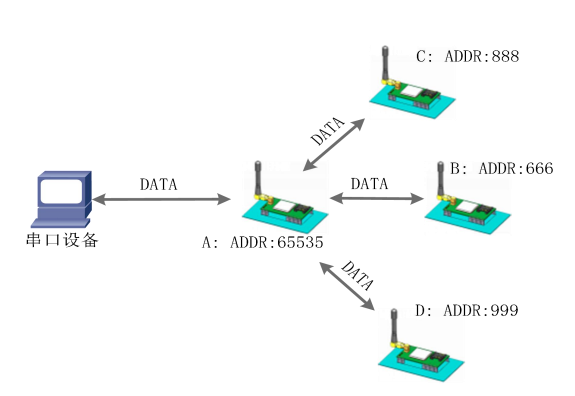

　　模塊工作在透?jìng)鳡顟B(tài)，保證廣播發送的模塊的目標地址為65535。

　　接收廣播數據的所有L101設備速率等級與信道必須與廣播101設備的速率等級與信道一致，所有101設備的目標地址不能相同。

　　主要 AT 指令：AT+WMODE AT+SpD AT+CH AT+ADDR

　　4、設置軟件設置方法

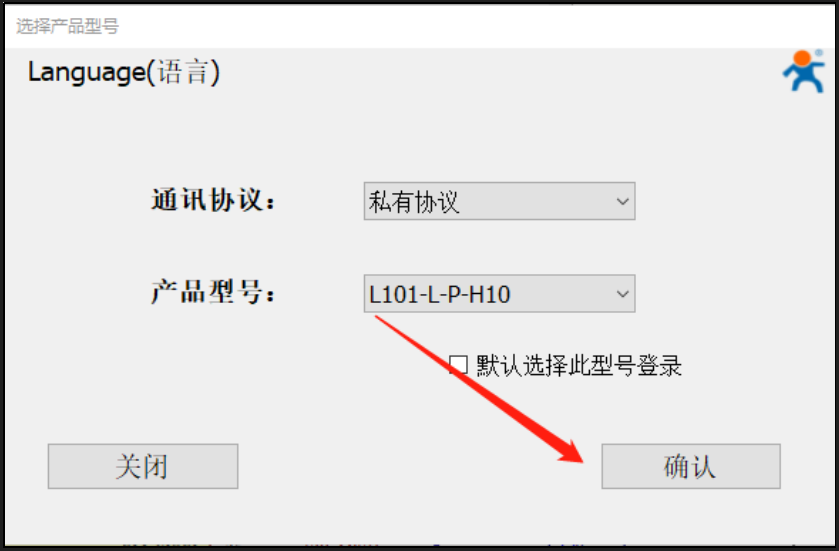

　　A、打開LoRa設置軟件(產品型號選擇為L(zhǎng)101-L-p-H10)，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

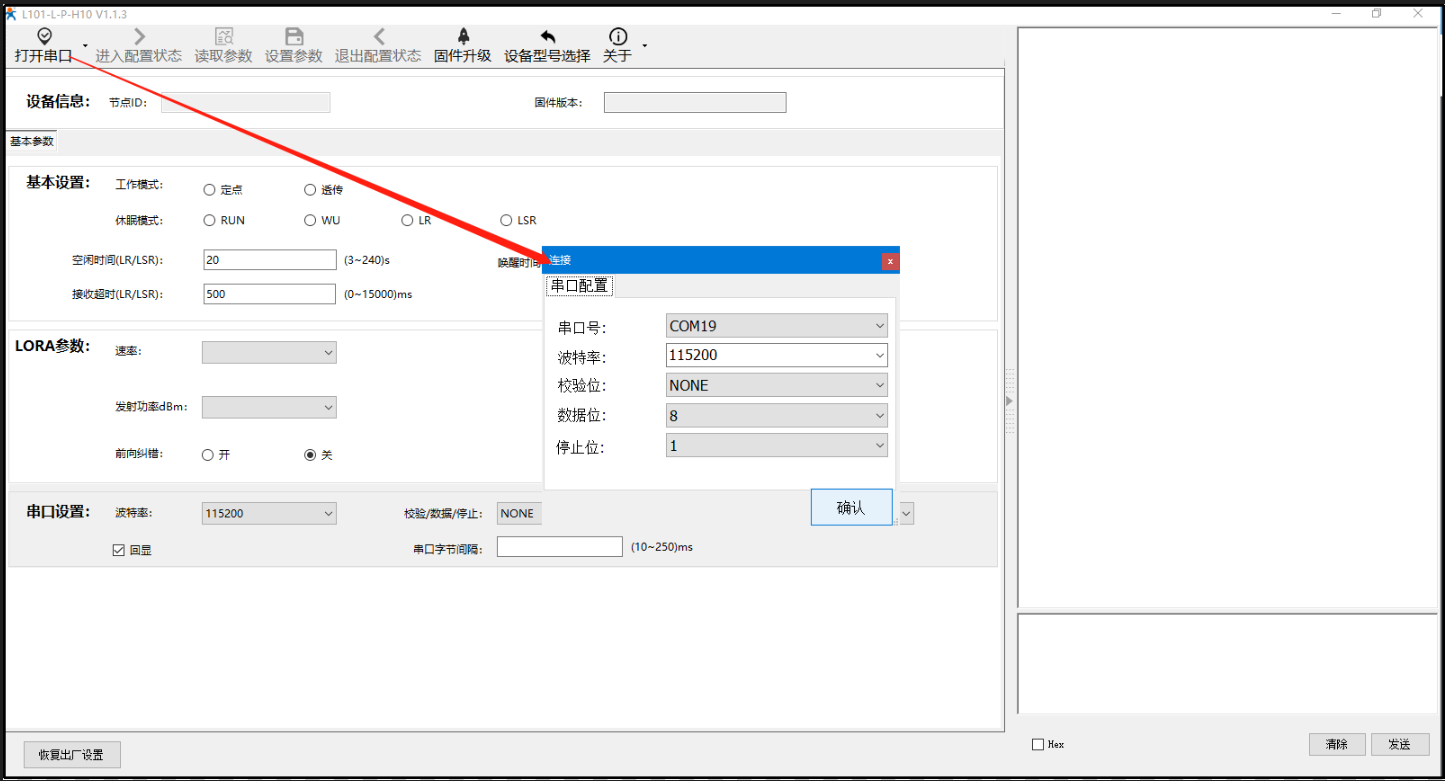

　　B、設置串口打開參數，模塊默認串口參數：115200，None,8,1,NFC。

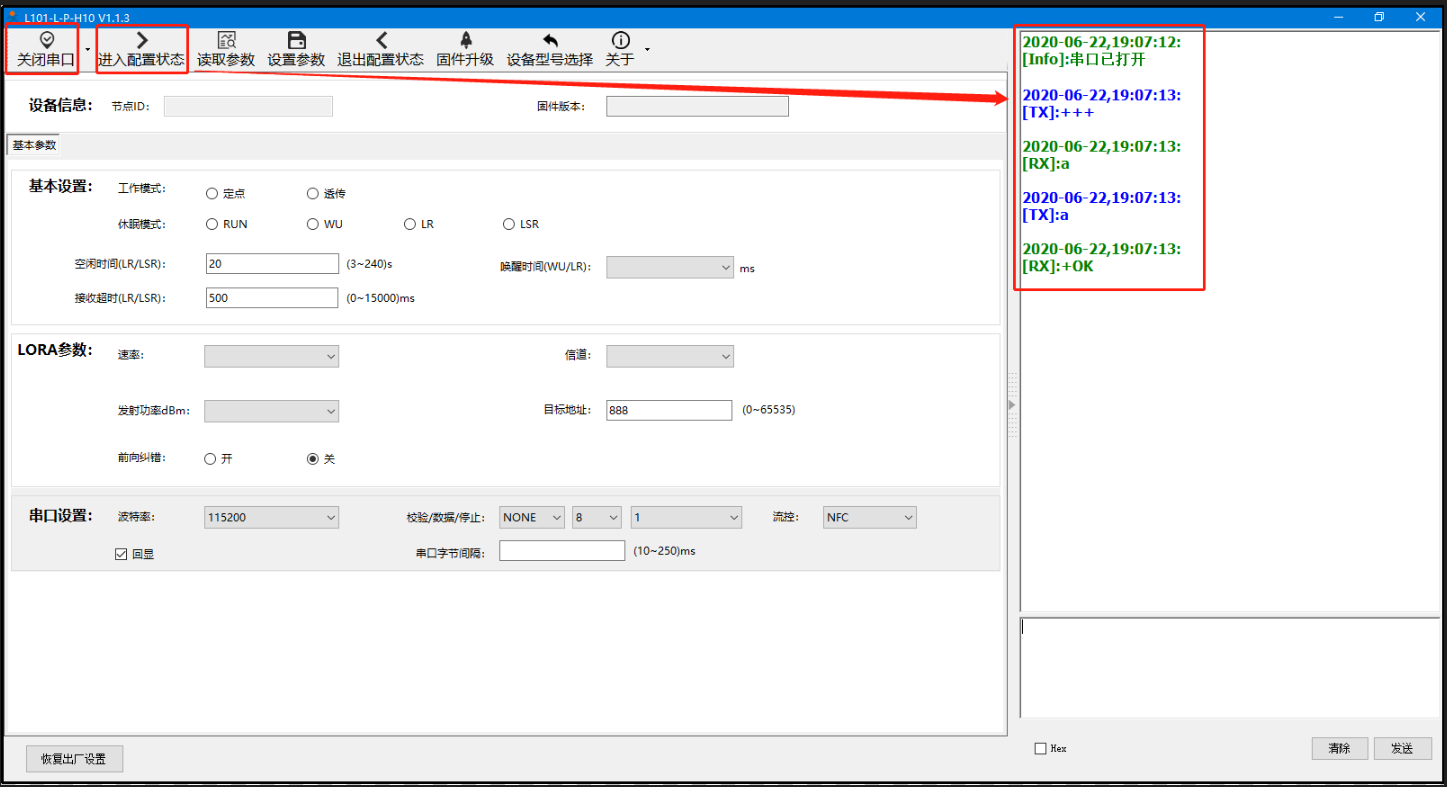

　　C、打開串口，點擊進入配置狀態，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

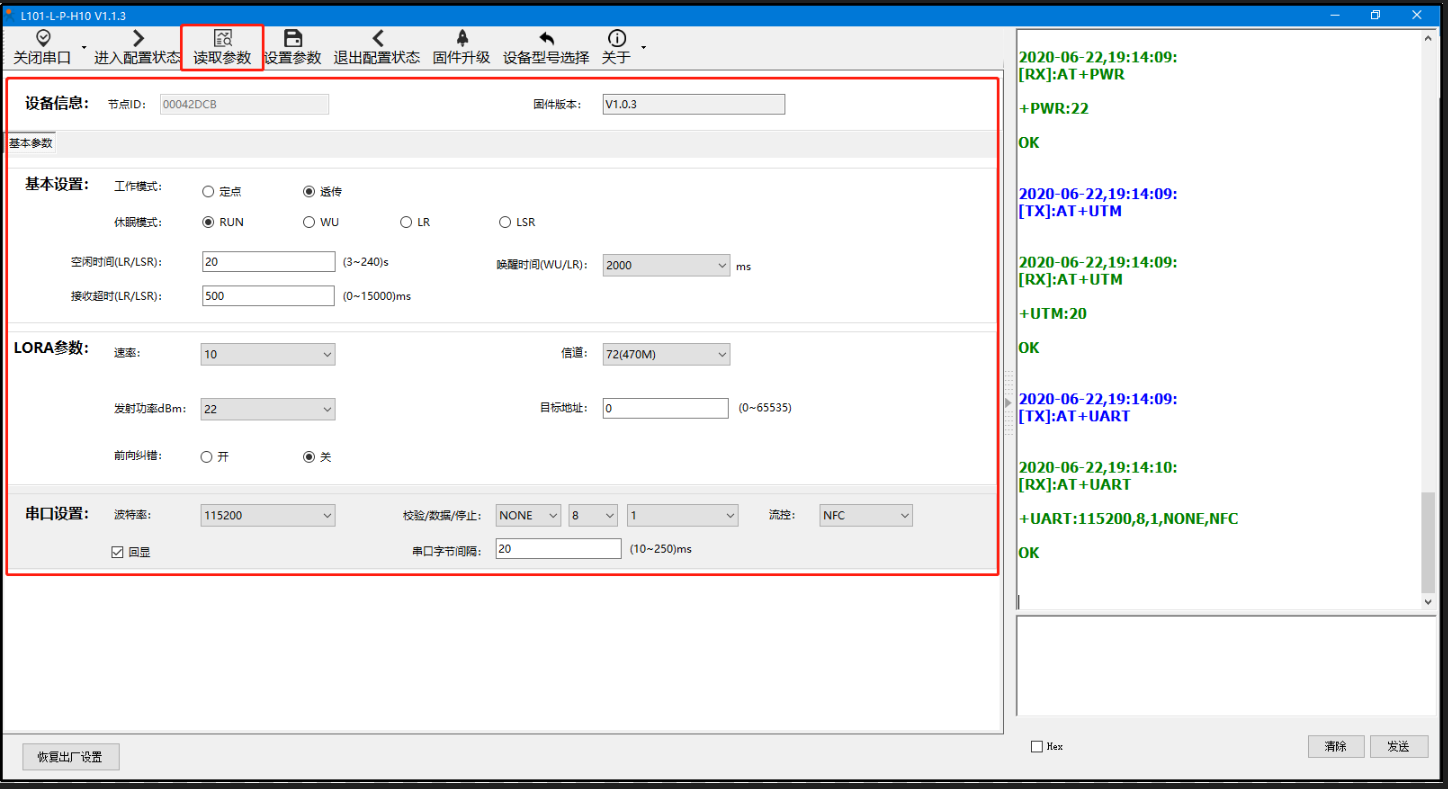

　　D、模塊進入配置狀態后，點擊讀取參數，可讀取模塊此時的配置參數。

　　E、此時可以配置模塊參數。

　　注意：

　　a. 串口設置中的參數修改為您要接的串口終端設備一致，完要配置的參數后點擊設置參串口參數配置修改后，下次配置參數時設置軟件打開串口的參數就需要用修改后的串口參數打開了。

　　b. 進入配置后若只是讀取參數并沒有去設置參數，則需要點擊退出配置狀態。

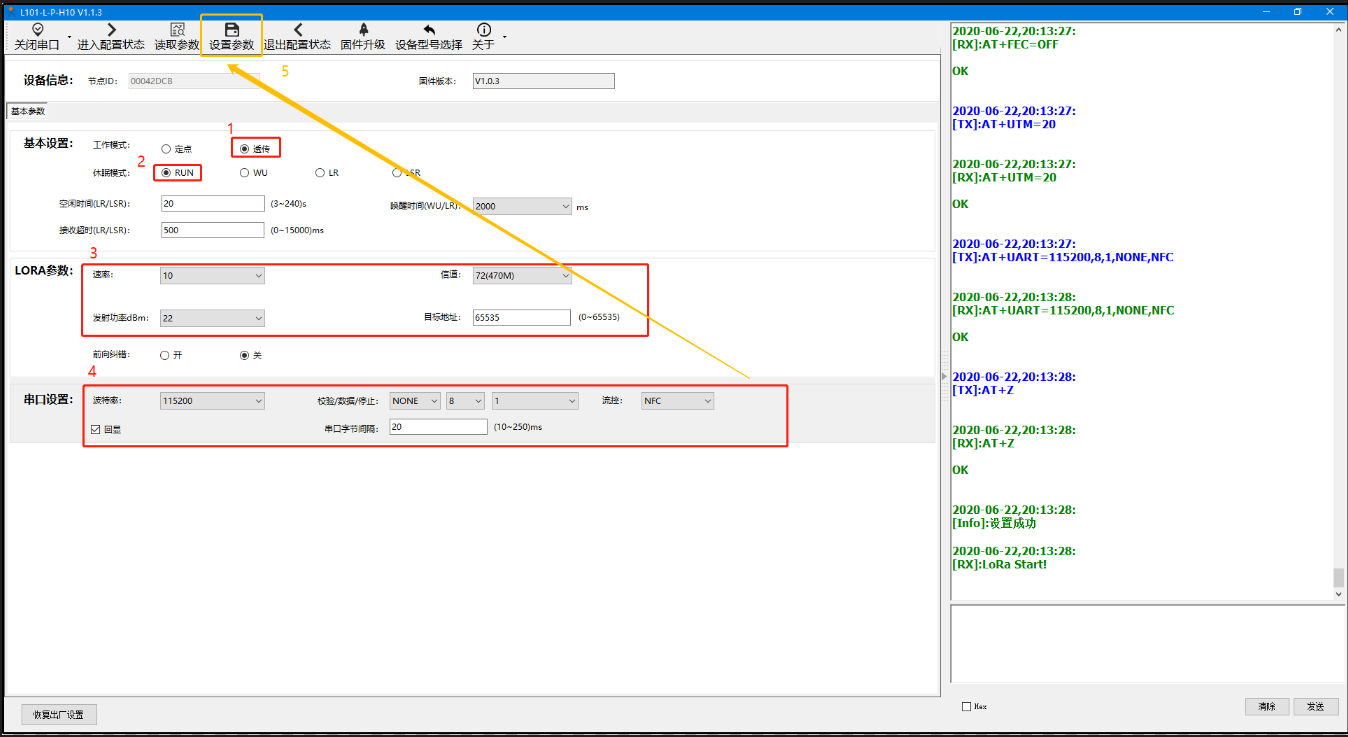

　　廣播模塊a: 工作模式為“透?jìng)鳌?，休眠模式配置為“RUN”，速率、信道、目標地址按照表一分別配置為“10、72、65535”配置完點擊關閉關閉串口。

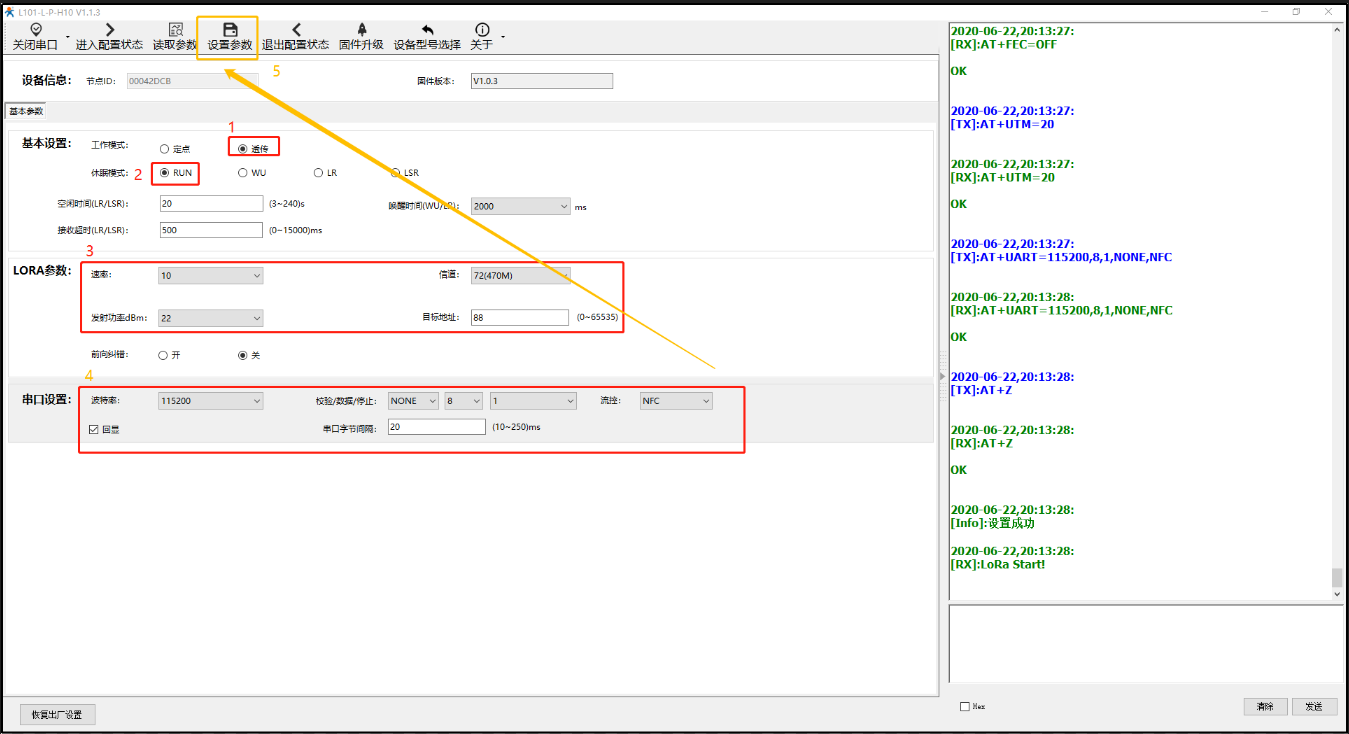

　　模塊b: 工作模式為“透?jìng)鳌?，休眠模式配置為“RUN”，速率、信道、目標地址按照表一分別配置為“10、72、88”配置完點擊關閉關閉串口。

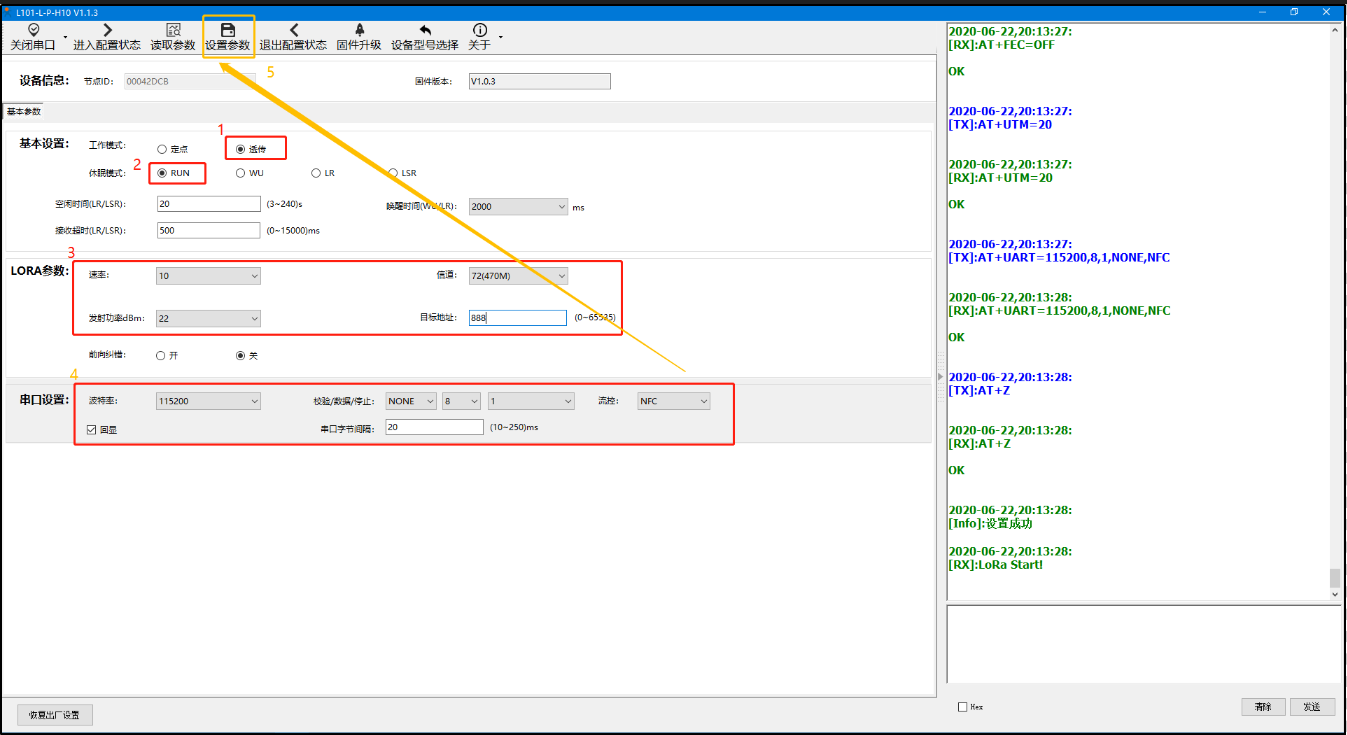

　　模塊c: 工作模式為“透?jìng)鳌?，休眠模式配置為“RUN”，速率、信道、目標地址按照表一分別配置為“10、72、888”配置完點擊關閉關閉串口。

　　注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置;當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

　　5、數據測試

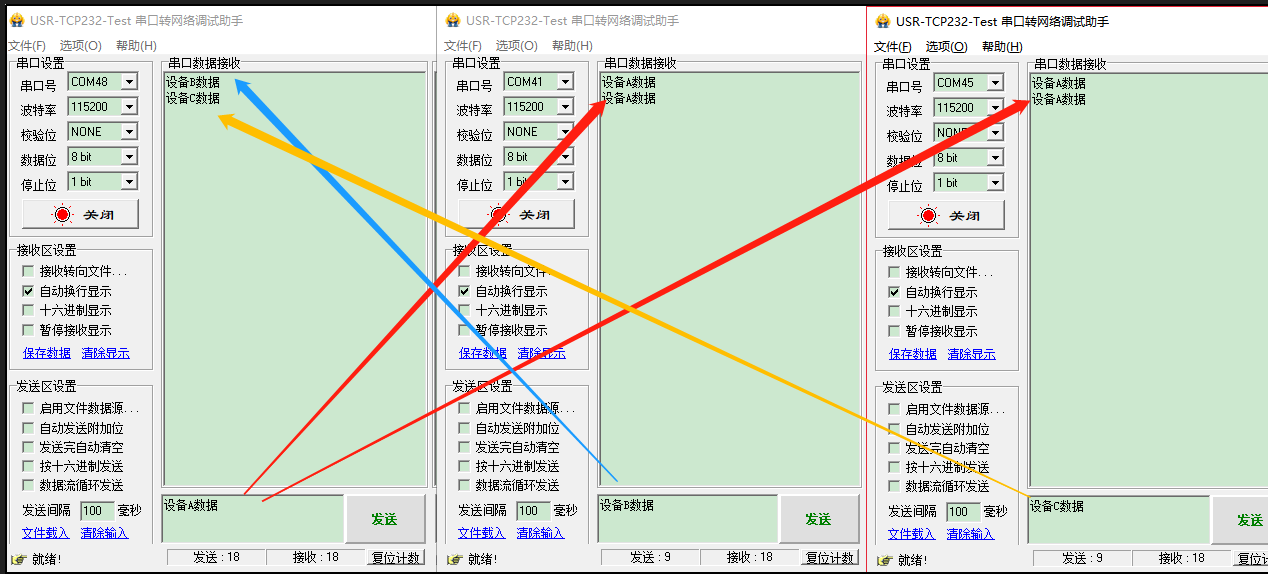

　　啟動三個USR-TCp232-Test(模擬串口設備1，2，3)分別連接LoRa數傳廣播端A、接收端B、C的串口，使用串口設備1發送數據，串口設備2、3可接收數據，設備2、3的數據可以發送給設備1，通信效果如下圖所示：

　　注意：廣播的方式廣播端發送的數據接收端都能夠進行接收，且是同時接收無法指定發送。接收端發出的數據廣播端可以進行接收，但接收端無法接收接收端數據。
