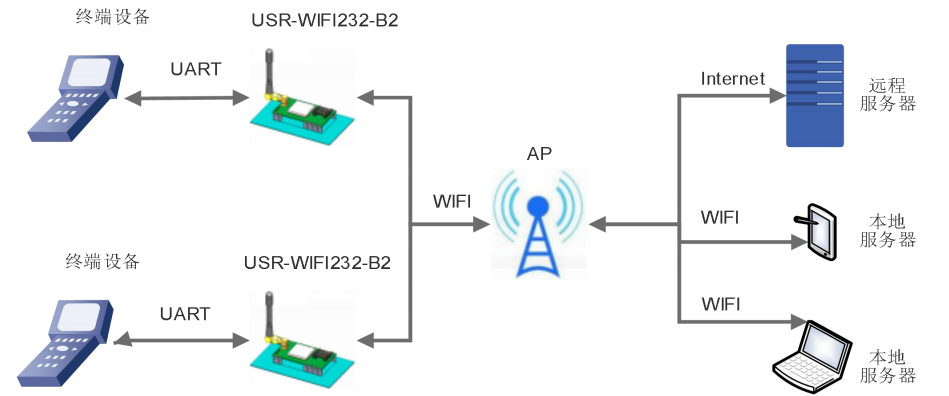

基于STA的無線網絡拓撲：

本案例接線：終端設備（串口）----（串口）模塊----wifi----路由器-----wifi------電腦

虛擬串口軟件：

http://songfresh.com/Download/31.html

TCP232-TEST串口及網絡調試助手軟件：

http://songfresh.com/Download/27.html

USR-WIFI232-B2軟件設計手冊：

http://songfresh.com/Down/USR-WIFI232-B2-software-V1.0.5.pdf

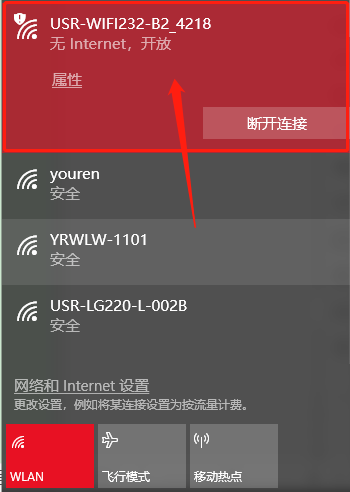

1.電腦連接B2的wifi信號，會自動獲取一個10.10.100.xx的IP地址

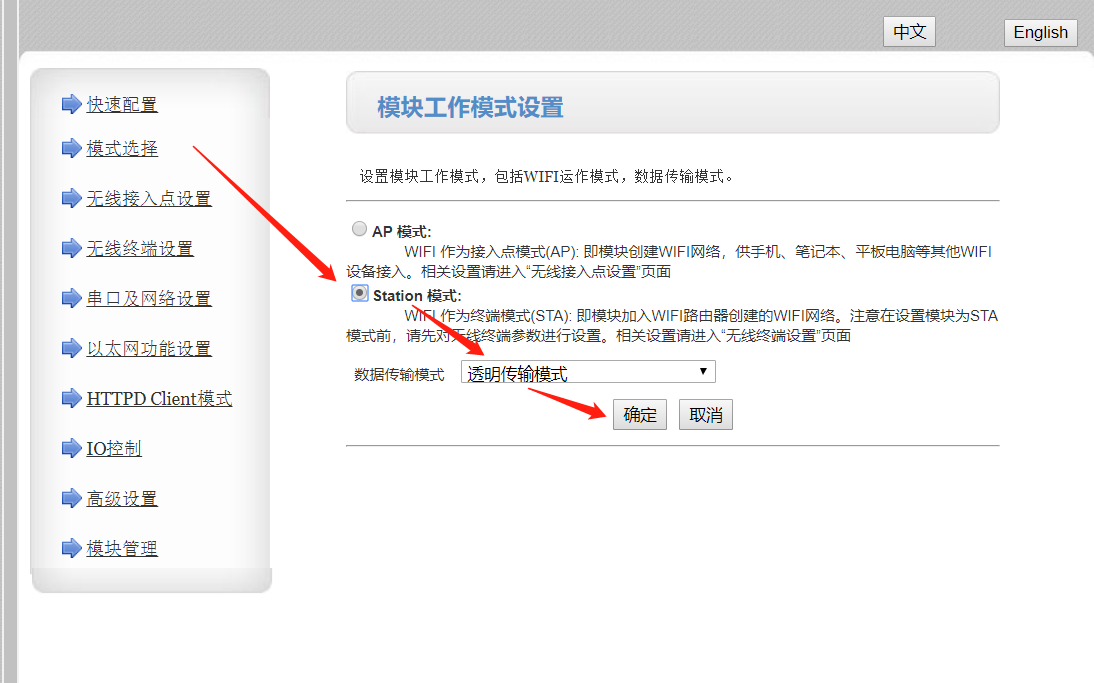

2.用瀏覽器打開B2的IP地址（出廠默認10.10.100.254），用戶名和密碼均是admin內置網頁的賬號和密碼都是admin，進入以后選擇模式選擇模式選擇為sta模式，點擊確定；（先不要重啟，等設置完所有的參數再重啟設備）

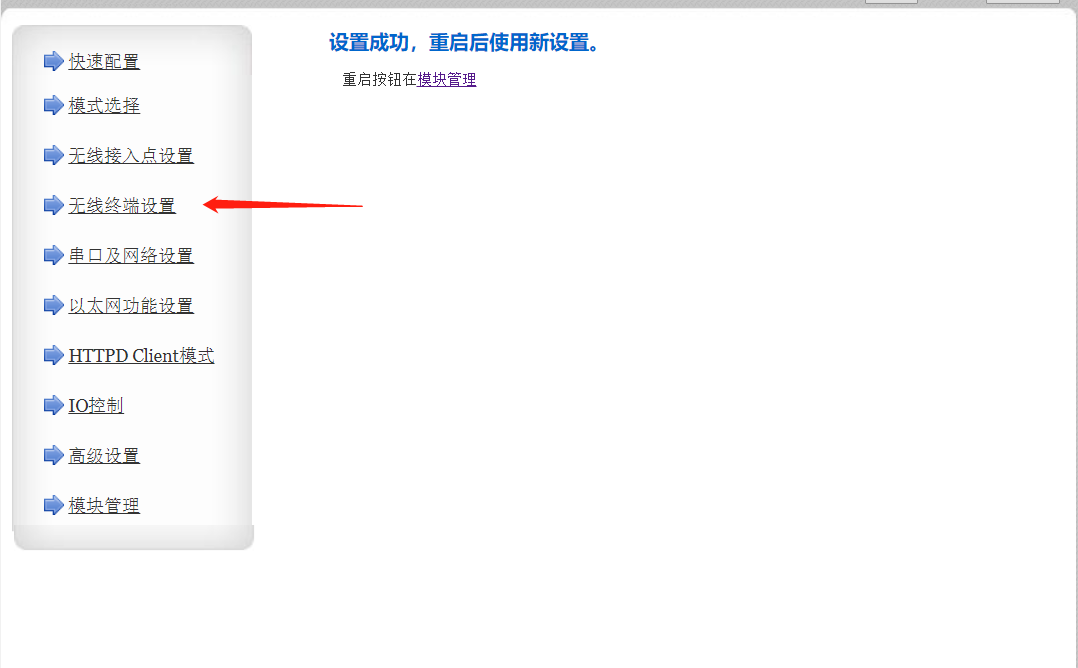

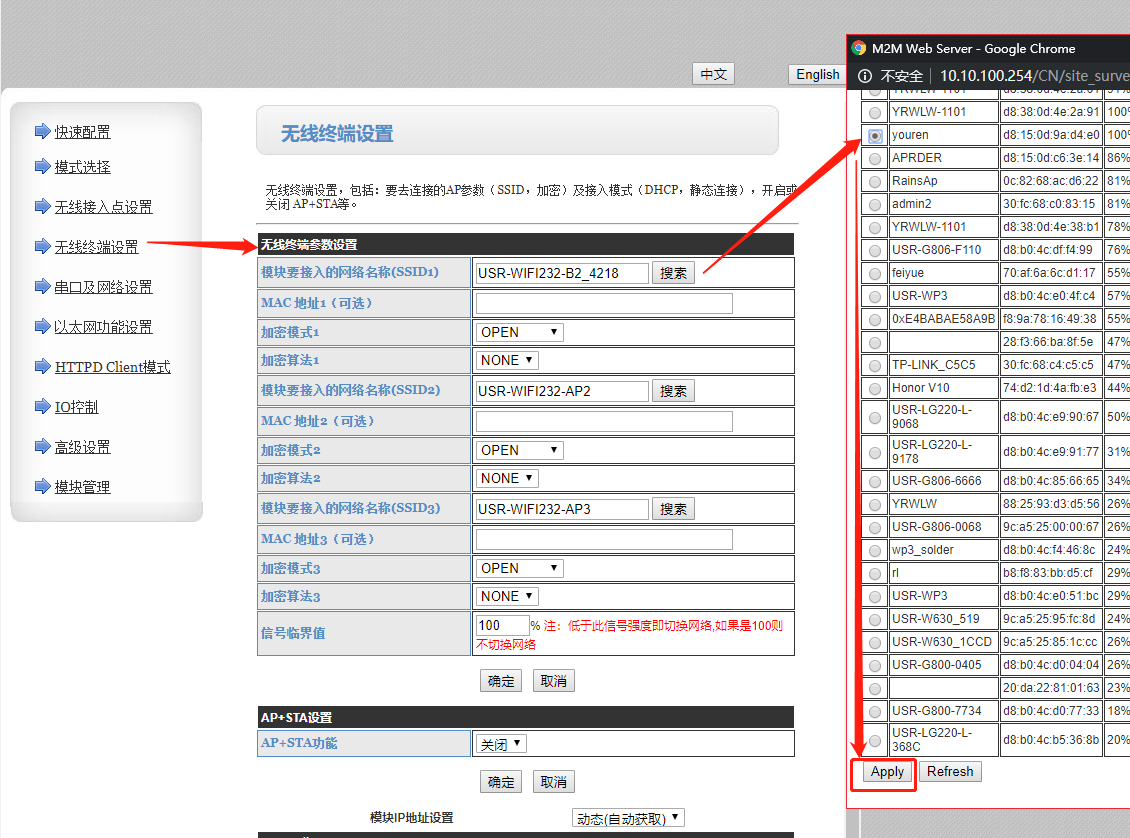

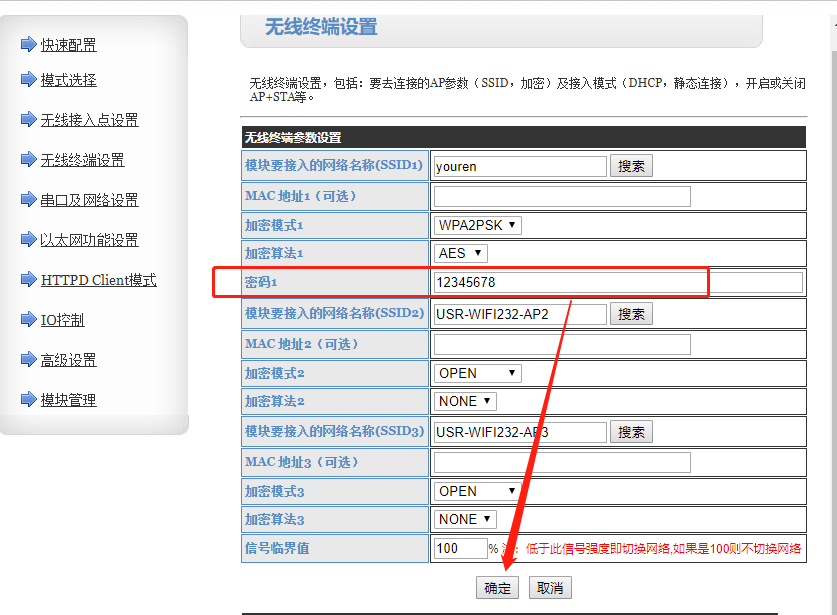

3.進入無線終端設置，搜索要連接的WiFi，選中以后點擊確定，輸入密碼，設置完成后同樣需要點擊確定

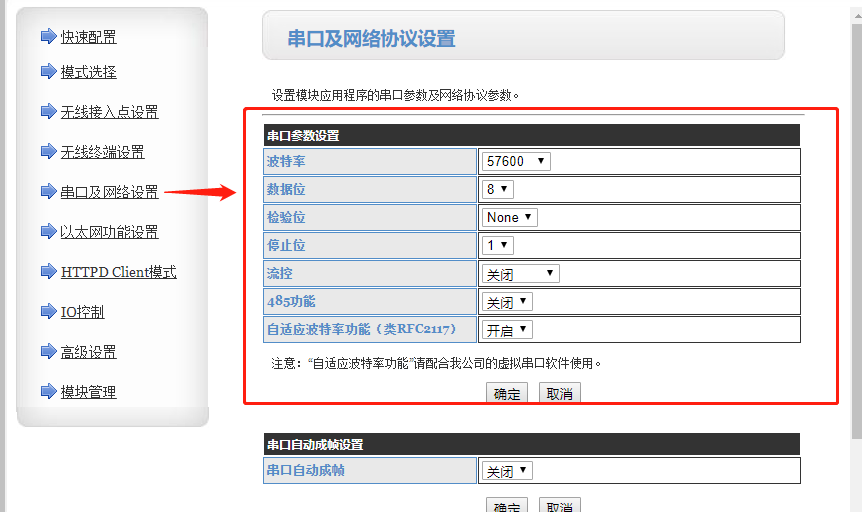

4.在模塊“串口與網絡設置”中可設置模塊的串口參數（串口參數要與您要接的串口設備一致），點擊確認。

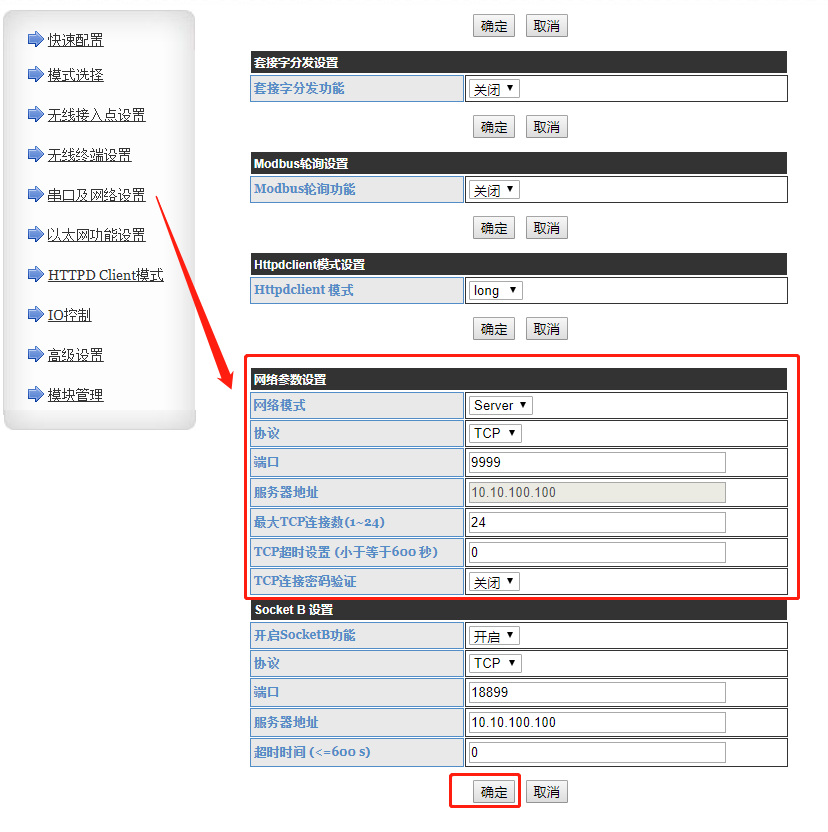

5. 在模塊“串口與網絡設置”中可設置網絡參數， 這里用默認參數測試， 模塊做Server, IP為連接路由后獲取的ip,此處不可設，端口為9999。

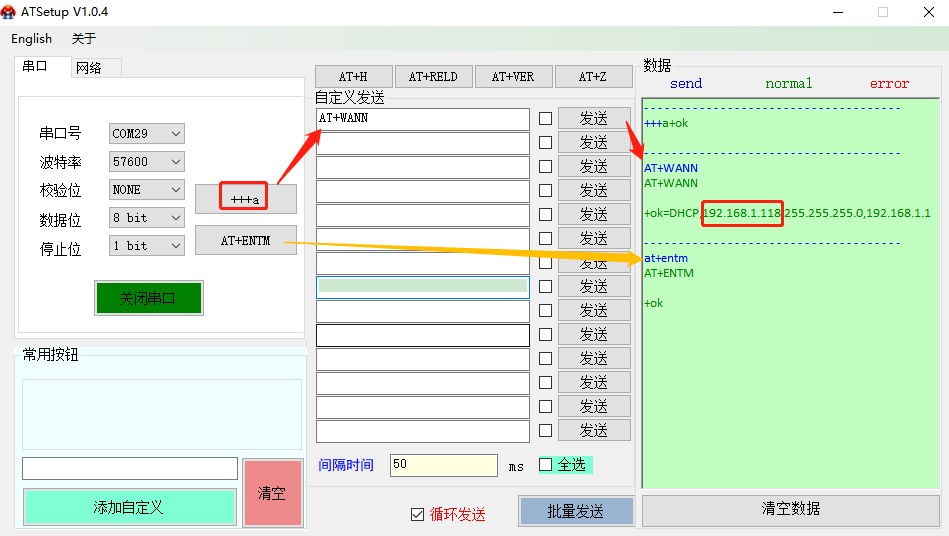

6.使用AT設置軟件打開串口，點擊“+++a”模塊返回+ok進入配置狀態，發送AT+WANN查詢模塊STA模式下獲取的IP，  查詢完成使用AT+ENTM退出配置，  點擊關閉串口。

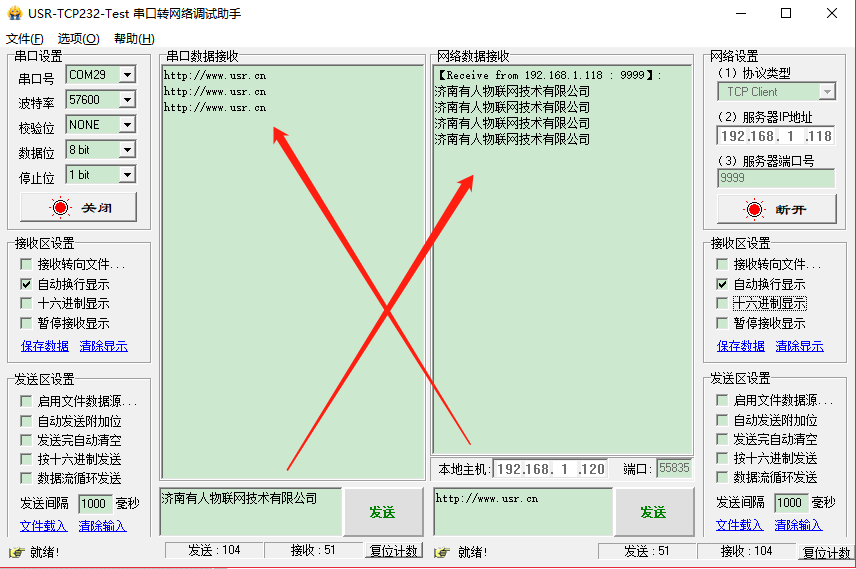

6. 數據測試，電腦也接入B2接入的路由器網絡，打開小黃人串口網絡調試助手，實現透傳數據。
