硬件連接：lora網關LG220以太網口網線直連PC以太網口，LG220串口線直連LG206-L-C

所需資料：

Lora系列設置軟件：http://songfresh.com/Download/693.html

串口調試助手：http://songfresh.com/Download/27.html

220說明書：http://songfresh.com/Download/590.html

一、206設置

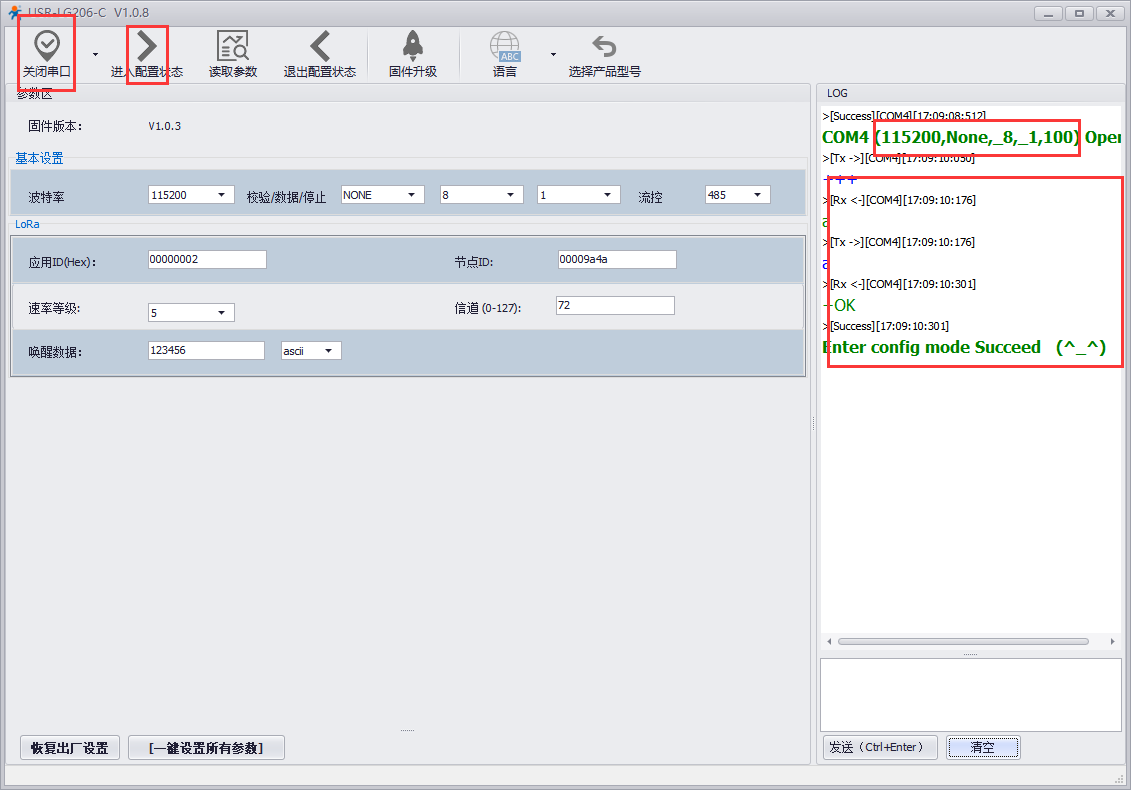

1、打開串口，進入配置狀態，206-L-C默認參數：115200，N，8，1

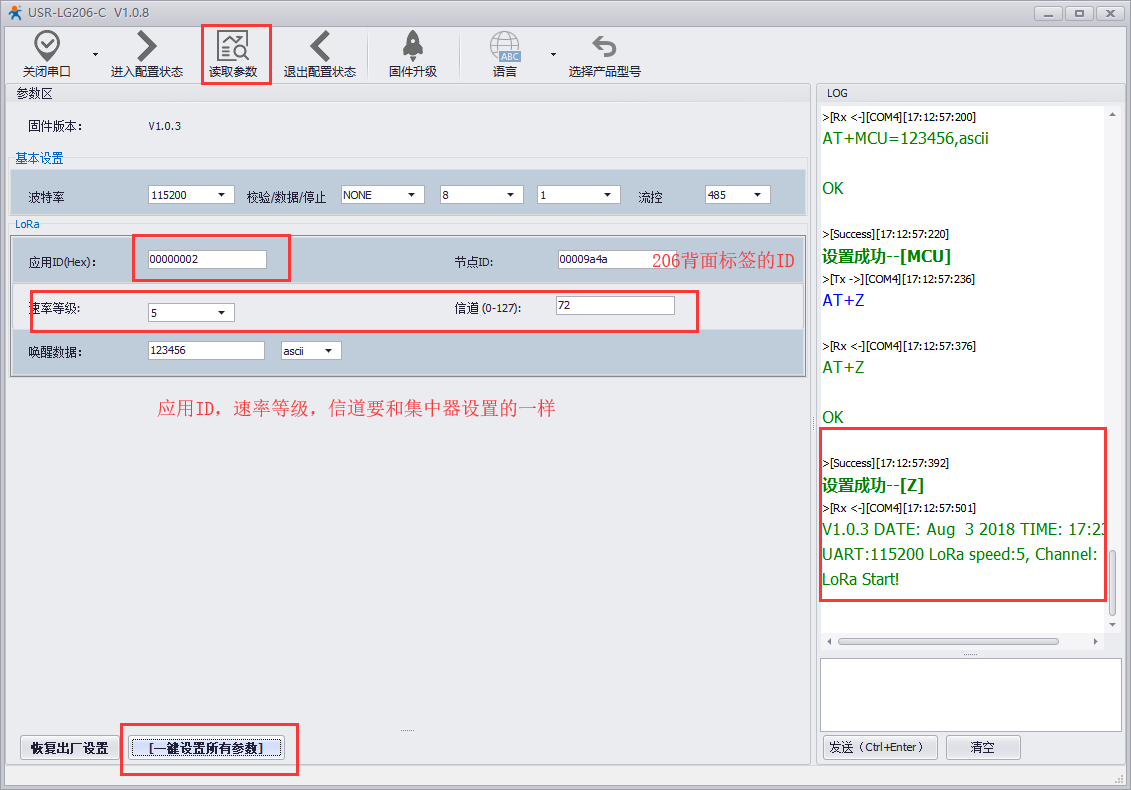

2、點擊讀取參數，設置參數，保證應用ID（可設）,速率等級，信道要和集中器一樣，節點ID在206背面的標簽上。設置完成后一定不要忘一鍵設置所有參數。

二、集中器設置

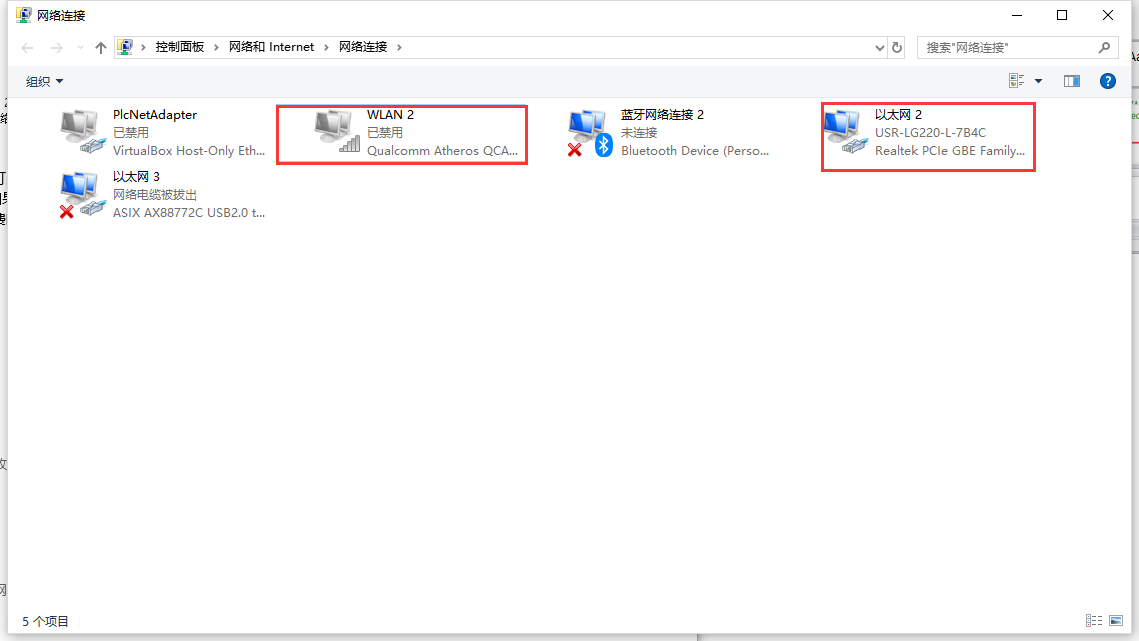

1、禁掉多于網卡，只留下本地連接。

2、進入集中器網頁192.168.1.1，用戶名和密碼都是root

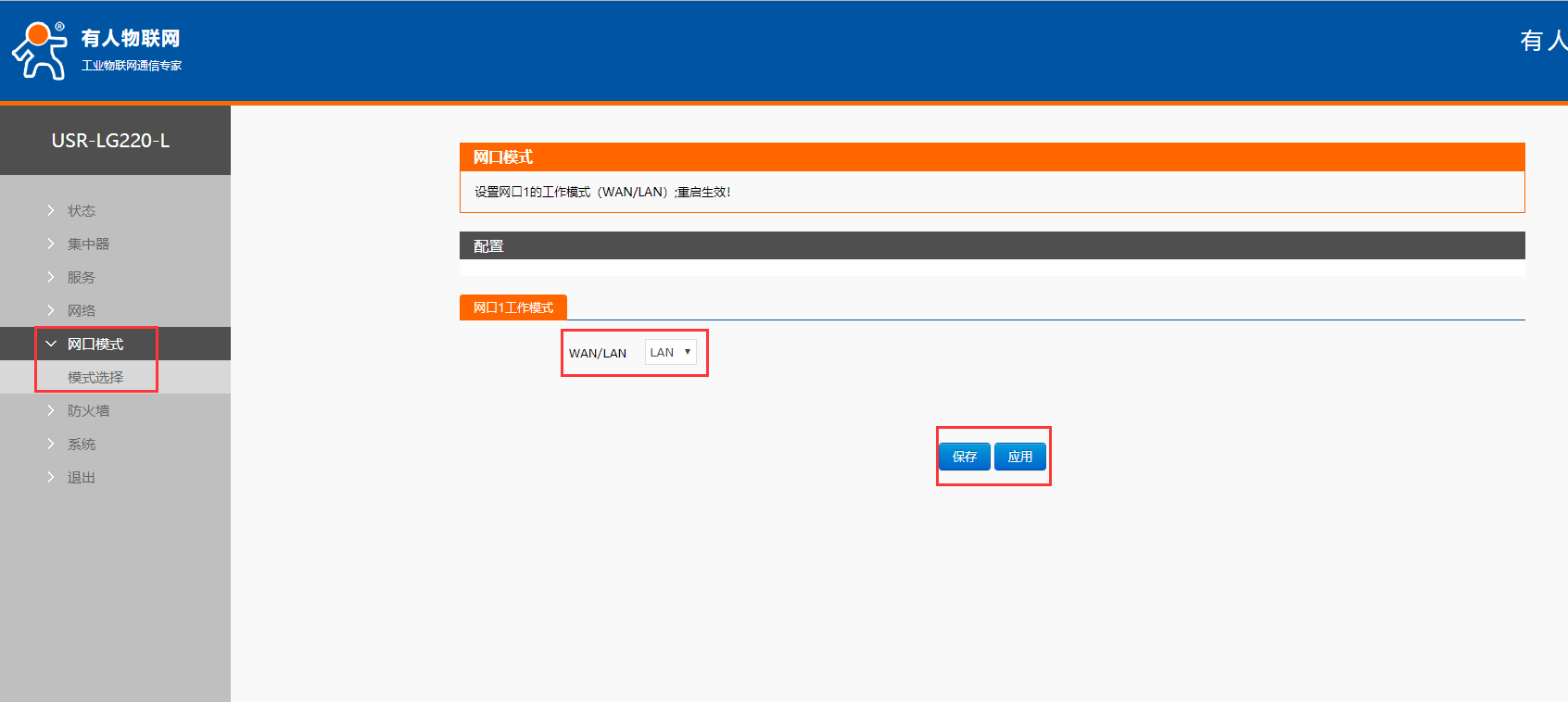

3、修改網口模式

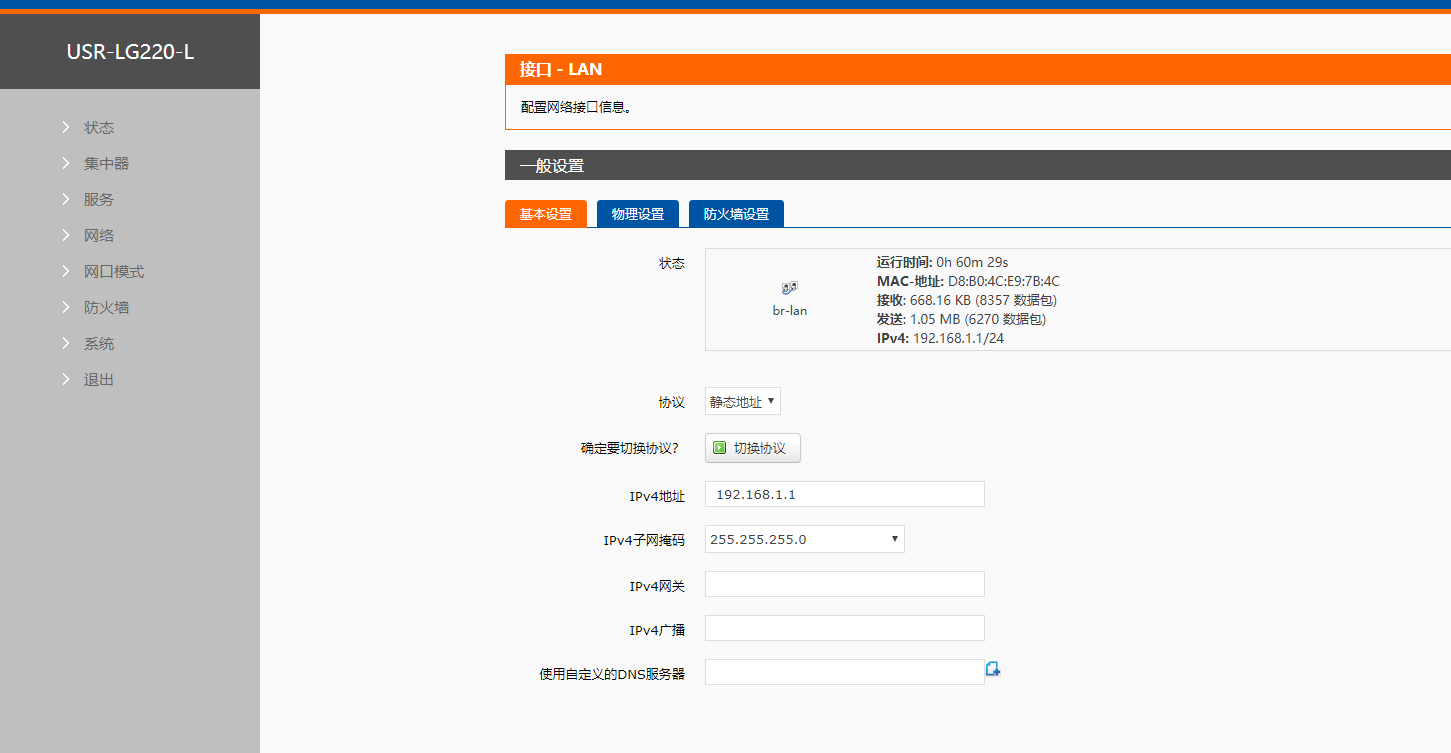

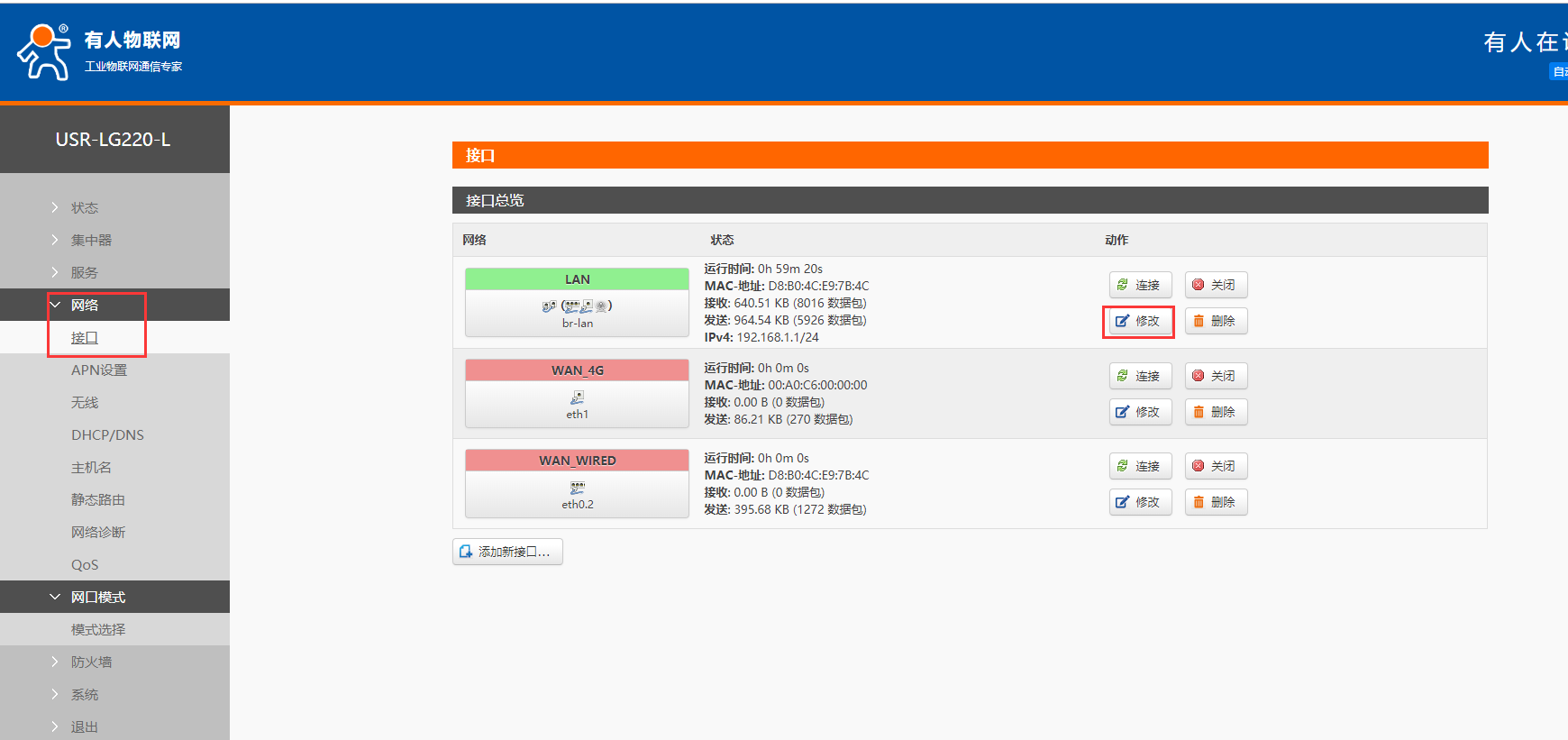

4、如果需要修改IP地址在網絡接口，LAN位置進行修改

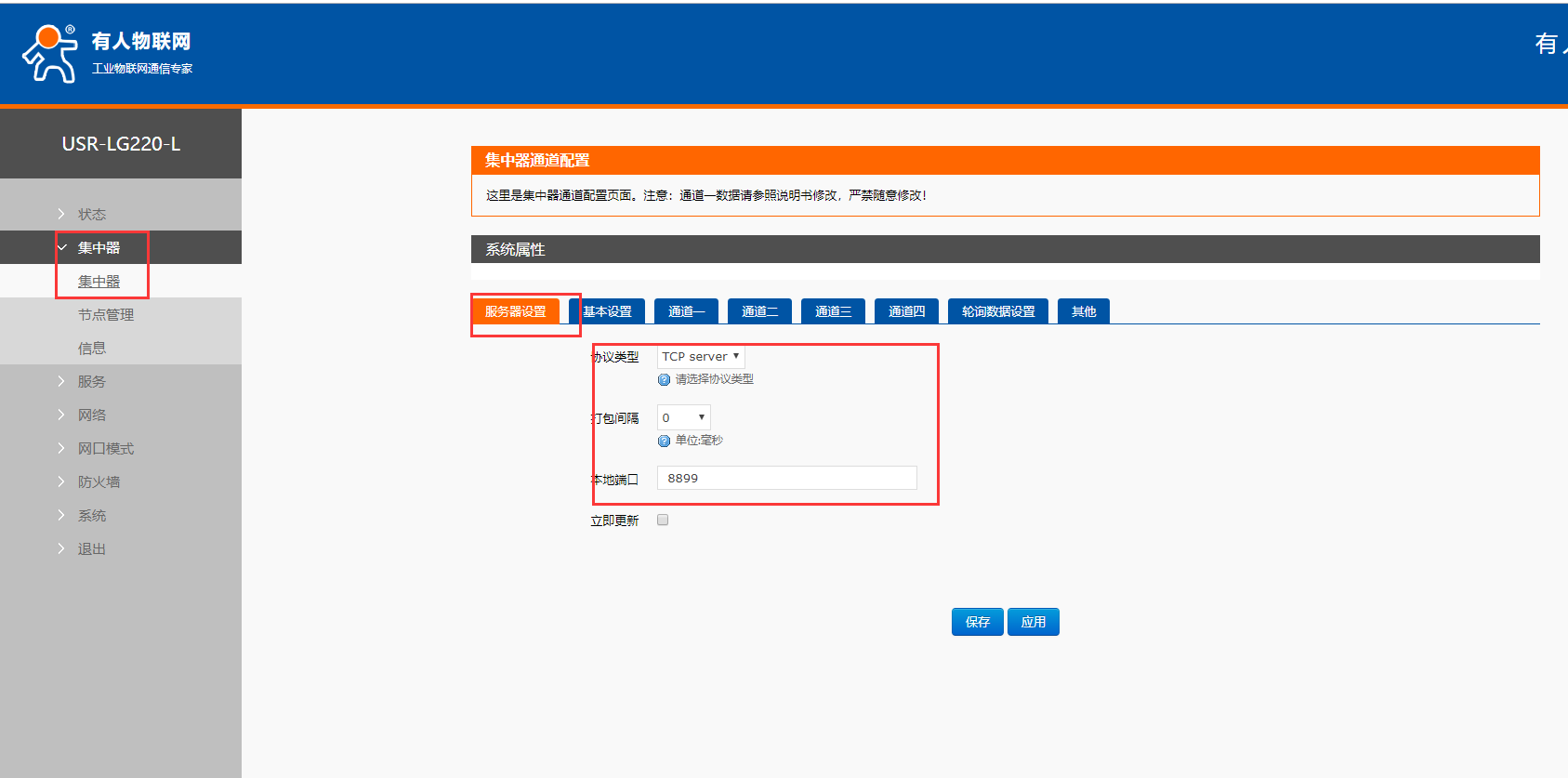

5、用戶可使用網頁配置socket服務器相關內容，連接協議支持TCP client、TCP server和UDP。

服務器配置項包括：服務器 IP地址/域名、服務器端口，本例以TCP-Server為例，具體設置位置請參看下圖：

? 協議類型：支持TCP client、TCP server和UDP

? 服務器 IP地址/域名：要連接的服務器IP地址或域名

? 服務器端口：要連接的服務器端口

? 本地端口：集中器作為Client第一次連接服務器時的初始端口號，如果后續斷開重連，端口號為隨機

? 打包間隔：即上傳服務器數據包之間的時間間隔

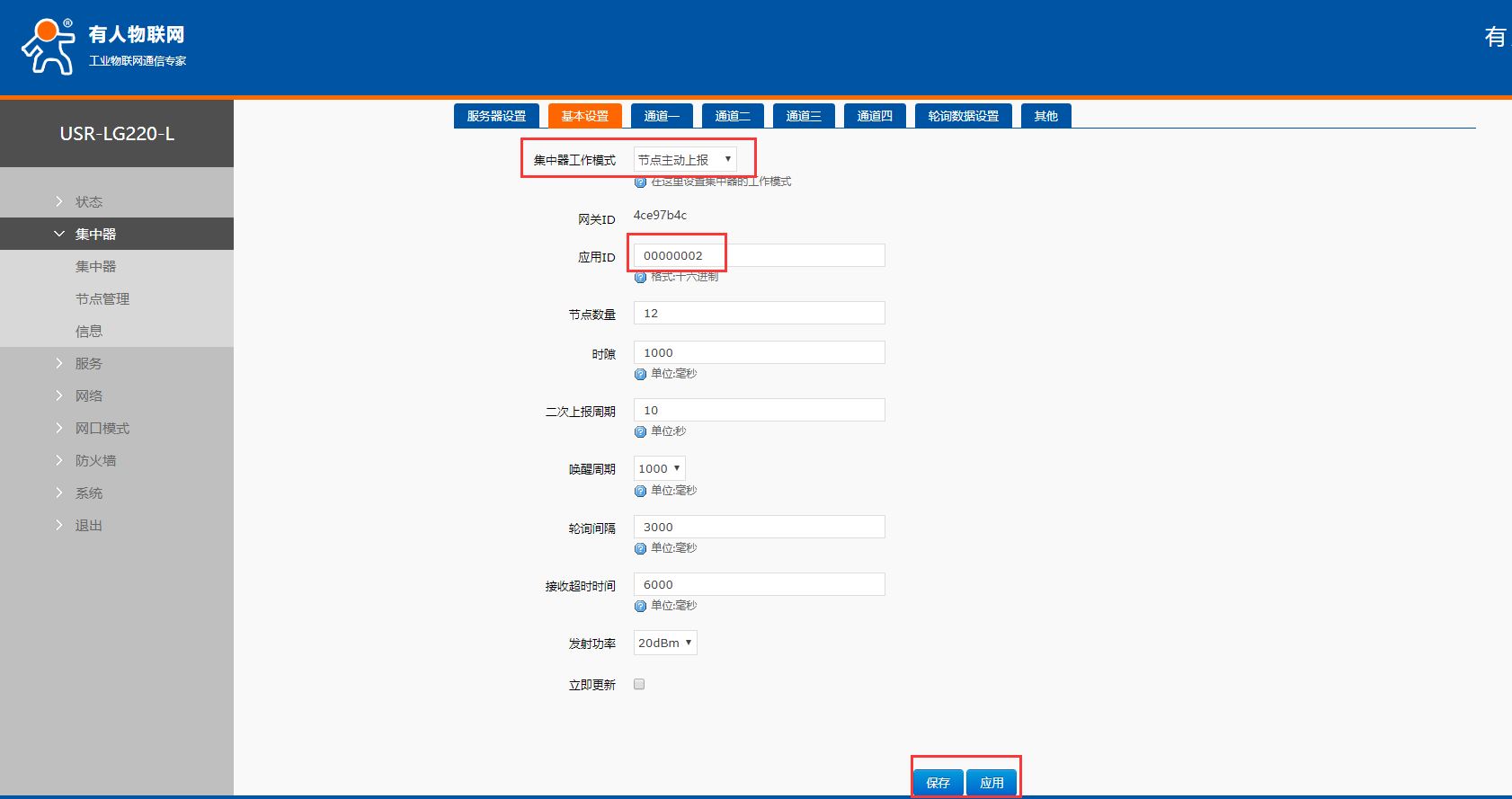

6、設置集中器的應用ID，依次點擊集中器，基本設置，應用ID（206設置的應用ID），設置應用ID和lora相同。最后保存應用。工作模式以節點主動上報為例。

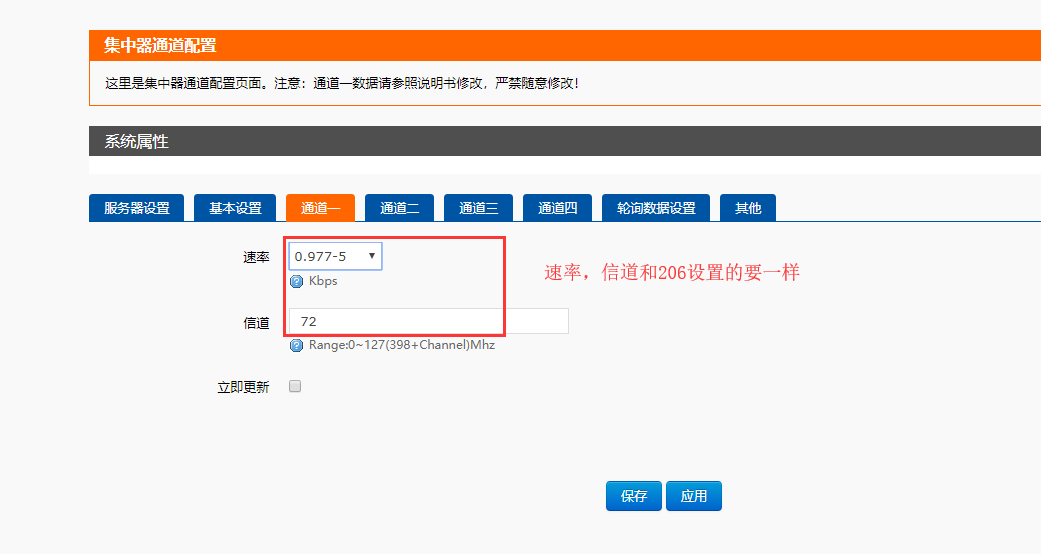

7、設置集中器的信道和速率，依次點擊集中器，通道一設置速率和信道和lora相同，點擊保存應用，通道二、三、四中設置的速率與信道各不相同，且都與通道一不同。

通道1是管理通道，節點成功入網前，需要把速率與信道配置的與通道1一致，通道1是接收lora節點申請入網數據的通道，當通道一接收到節點入網數據后， 會把節點自動分配到 通道二三四其中一個數據通道中，此時節點的速率信道配置會變?yōu)楸环峙涞耐ǖ纼鹊囊恢拢?數據是與數據通道交互，與管理通道無關了。

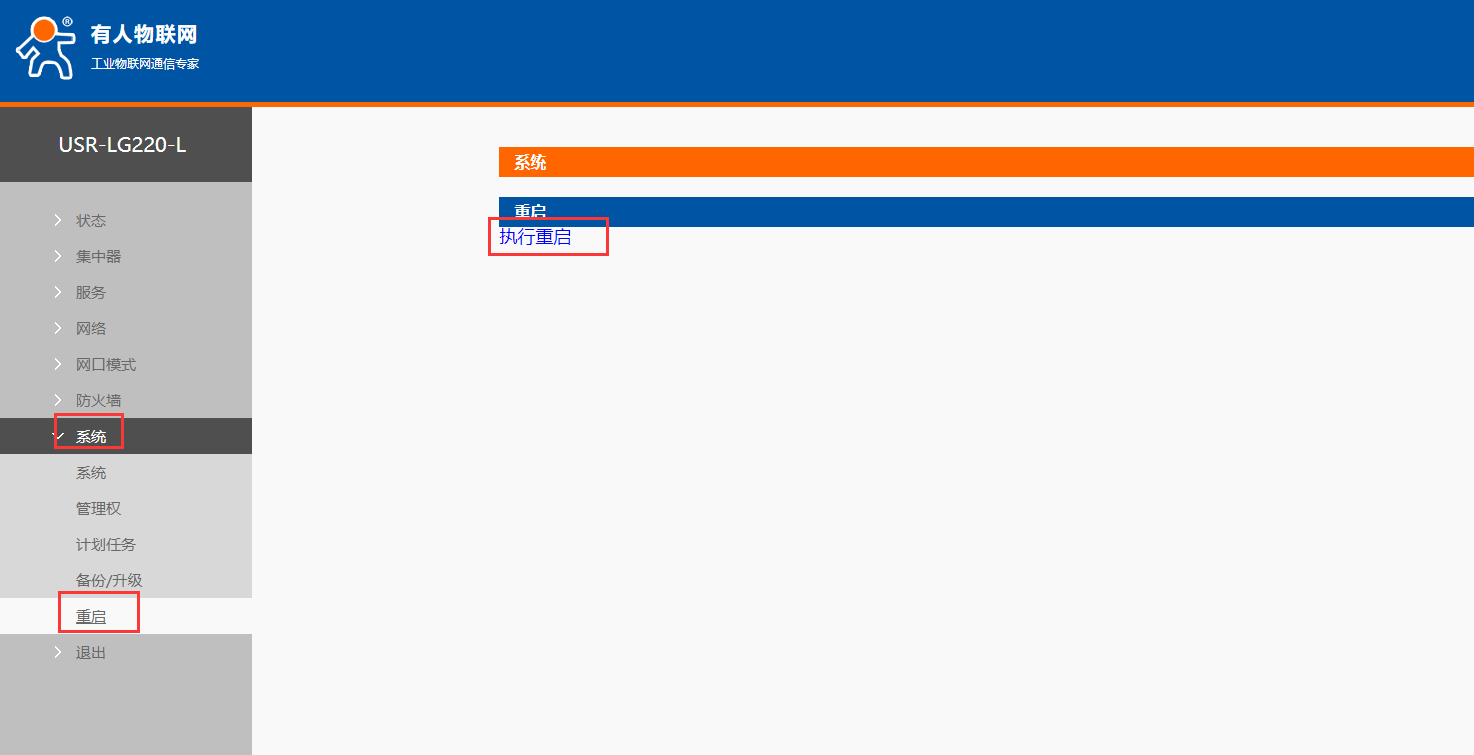

8、點擊系統—重啟，執行重啟。

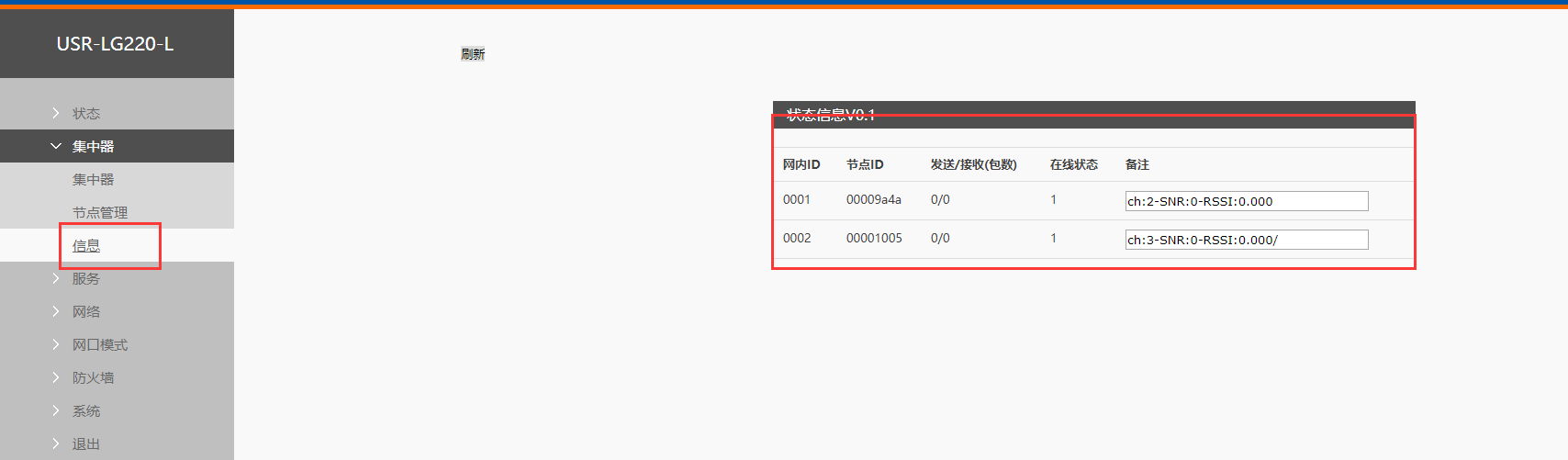

9、重啟完畢登陸集中器在集中器—信息 可參看加入的節點信息，串口助手會顯示連接對象ip與端口號。

三、數據測試

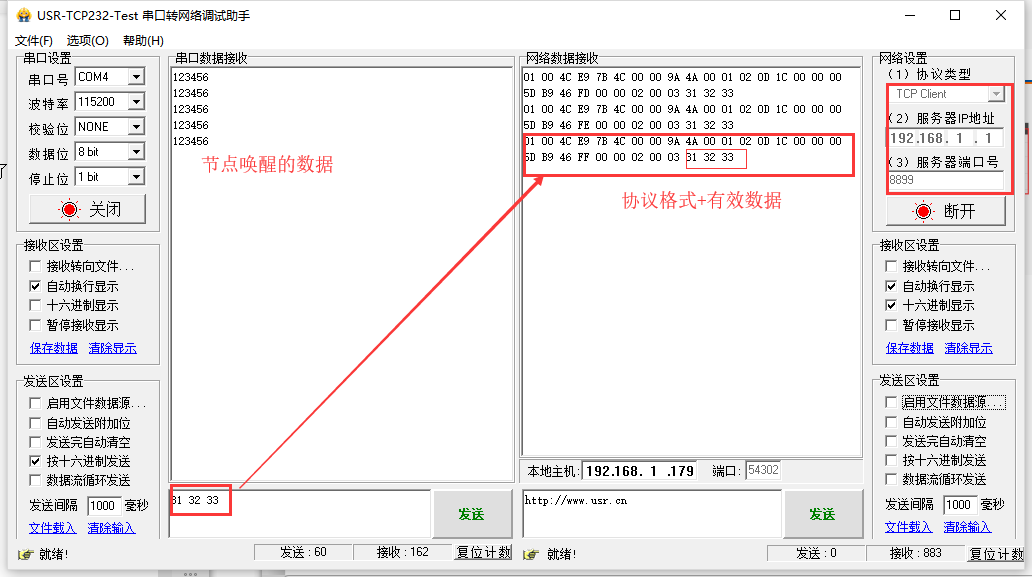

節點模塊串口接小黃人串口網絡調試助手，正確打開串口， 節點會接收到喚醒數據，節點上報數據后，集中器根據協議格式向服務器上報數據，協議內容可閱讀集中器說明書23頁了解詳情。
