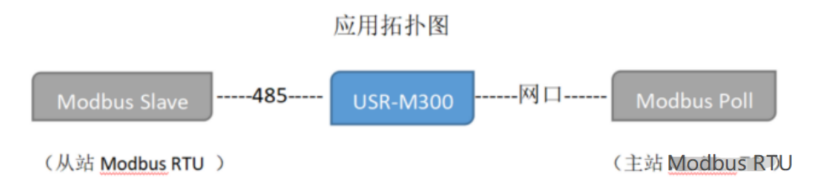

USR-M300 協議轉換功能（Modbus RTU）
2023-11-22


所需資料：

1.USR-M300 說明書:  http://songfresh.com/Product/396.html
2.USR-M300 規格書：http://songfresh.com/Download/1333.html
3.USR-M300 應用指導：http://songfresh.com/Download/1369.html





                                                                                                                                                                                                                     1、 M300 WAN口默認DHCP：可以直接接路由器上外網（或者sim卡連外網）
                                                                                                                                                                                                                           M300 LAN口默認IP ：192.168.1.1
                                                                                                                                                                                                                           M300 默認串口參數 ：9600 N 8 1
                                                                                                                                                                                                                     2、 M300配置步驟

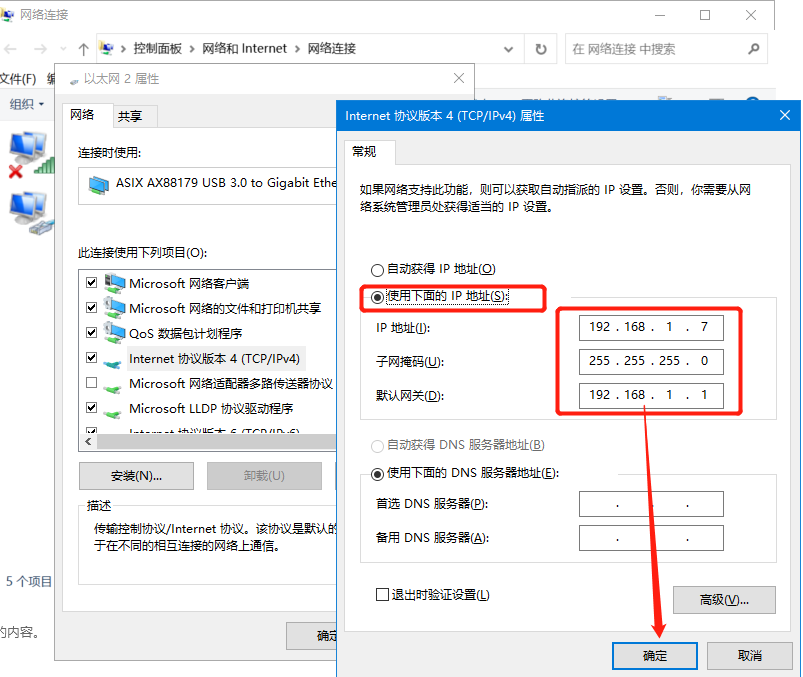

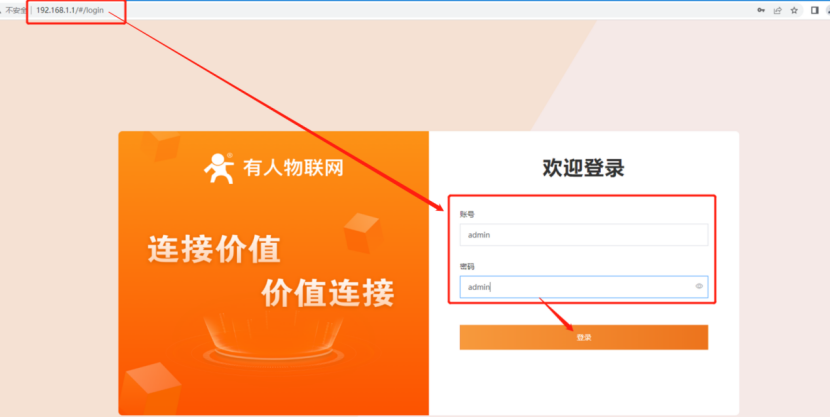

（1）M300網線直連電腦，電腦修改同網段IP進內置網頁，瀏覽器輸入192.168.1.1

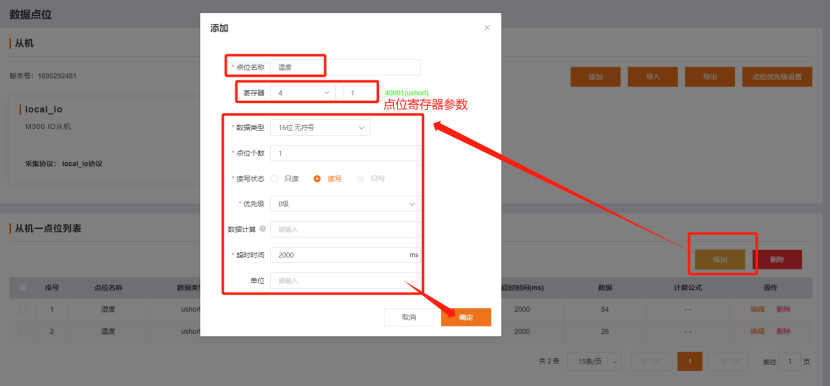

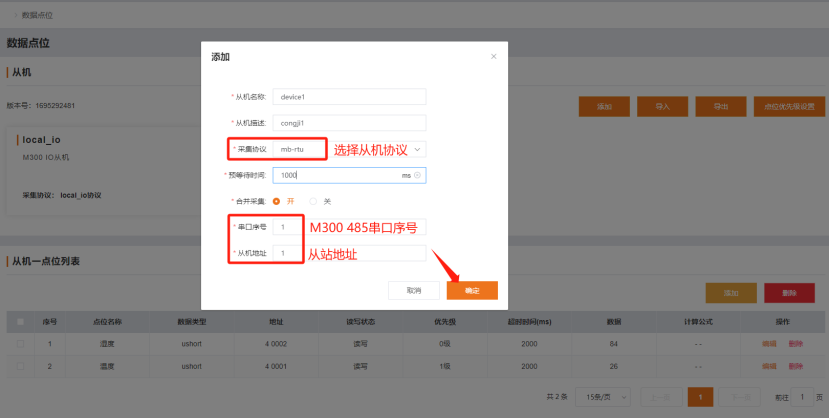

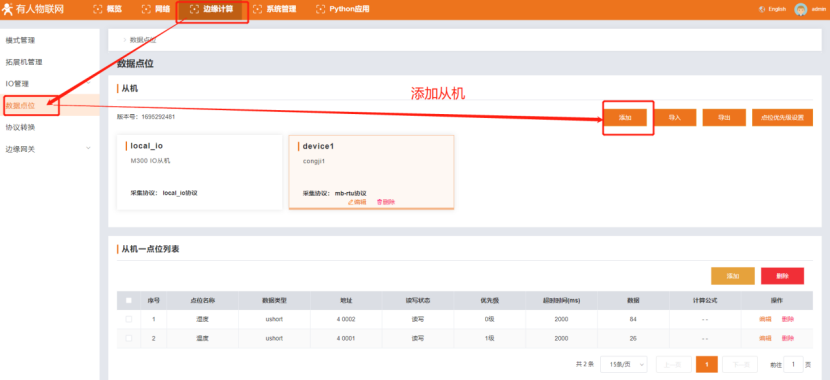

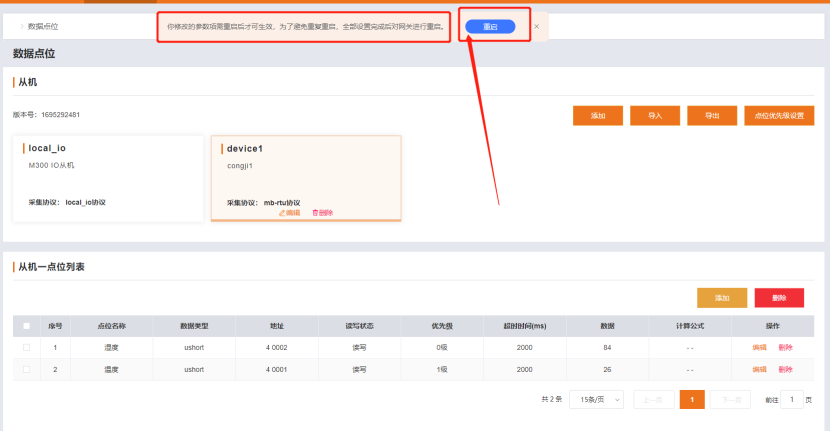

（2）根據485串口終端設備來添加“數據點位”表里的寄存器信息

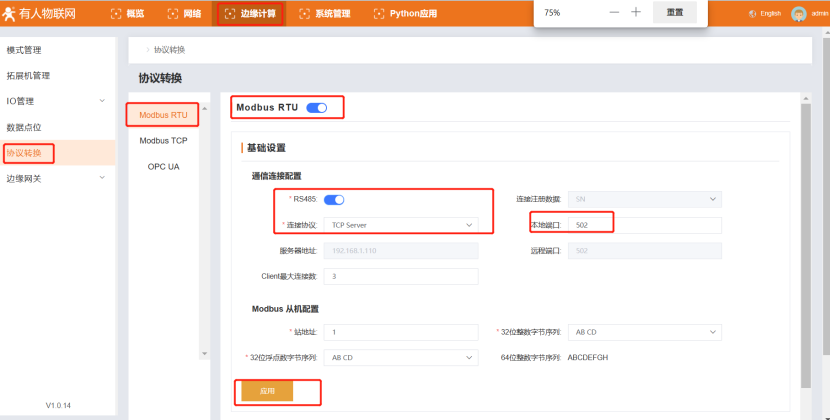

（3）點擊“協議轉換”--“Modbus RTU”設置協議和端口參數

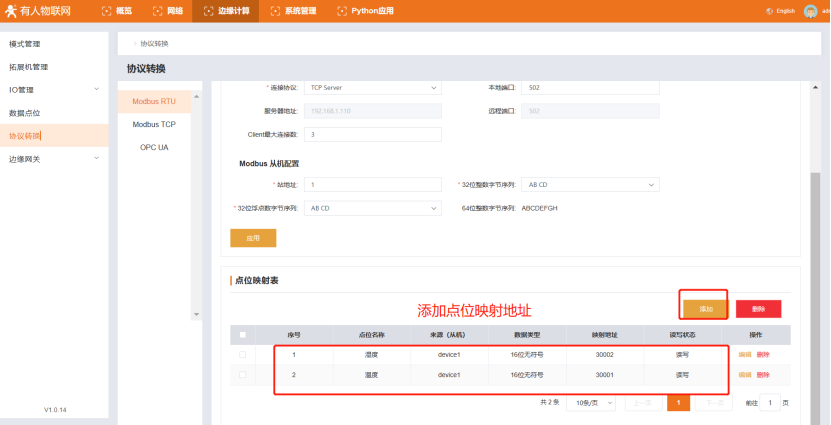

（4）添加“點位映射地址”，這里把溫濕度點位映射為04功能碼（3xxxx）

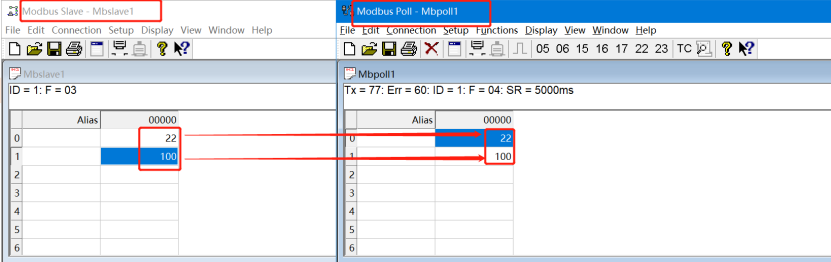

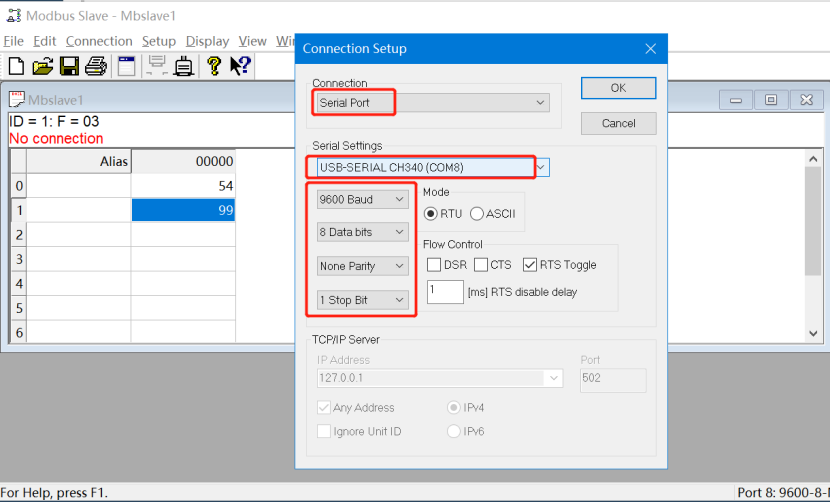

（5）打開modbus slave模擬串口從機數據

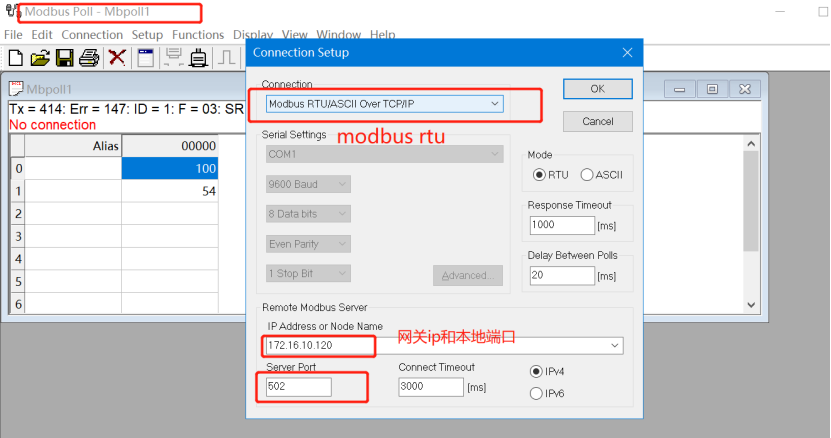

（6）打開modbus poll 模擬主站讀取數據
