USR-G810與USR-G806搭建IPSEC子網對子網模式通信測試

一、資料下載

1、USR-G810說明書（完整版）：http://songfresh.com/Download/997.html

2、USR-G810規格書：http://songfresh.com/Download/998.html

二、準備工作

1、USR-G810設備  數量1個

2、USR-G806設備  數量1個

3、電源適配器 12V 數量2個

4、網線 數量2根

5、Wifi天線、5G天線、LTE天線若干（根據設備所需配套數量）

6、電腦 數量1臺

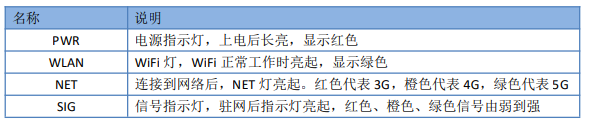

三、G810設備指示燈狀態

四、測試步驟

該應用一般兩個不同地域間相互通信，例如總公司在濟南，分公司在深圳，想實現濟南的子網和深圳的子 網之間通信，即可用該方式。IPSEC使用中需注意服務器與客戶端兩邊參數必須相互對應，加密和認證方式必須一致。

1、G810以及G806WAN、LAN口IP，以及下級網口設備（電腦）獲取到的IP地址。

2、806端配置：此處作為VPN服務器

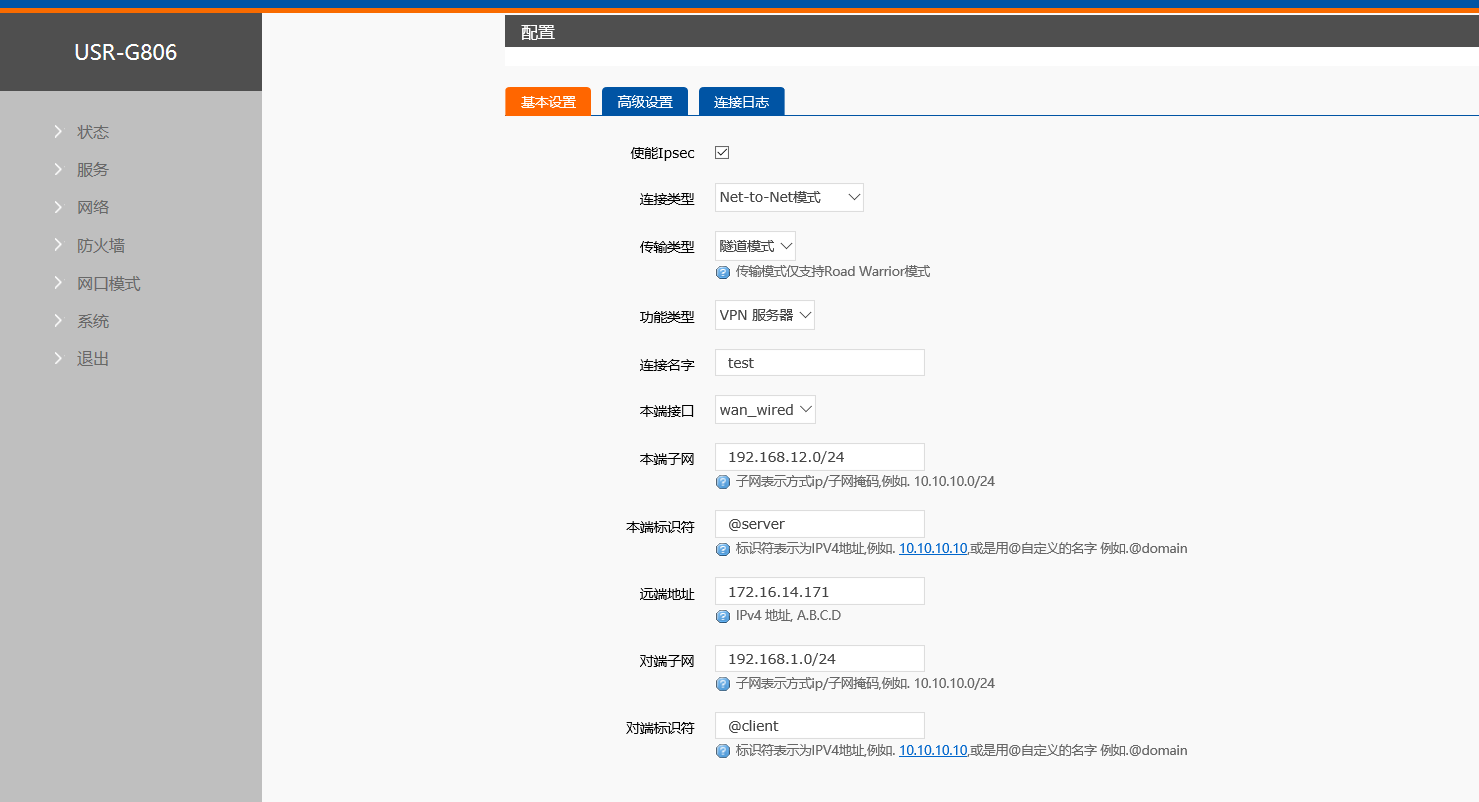

基本設置界面設置本端及對端基本信息：

（1）使能IPSEC勾選上。啟用IPSEC功能

（2）連接類型選擇NET TO NET模式，傳輸類型選擇隧道模式

（3）功能類型選擇VPN服務器

（4）連接名稱可自定義

（5）本端接口根據聯網方式的不同可選擇 wan_4G、wan_wired、自動

（6）本端子網：IPSec 本端子網及子網掩碼

（7）本端標識符：通道本端標識，可以為 IP 或 FQDN，注意在域名自定義名時加@?

（8）對端子網：IPSec 對端子網及子網掩碼

（9）對端標識符：通道對端標識，可以為 IP 或 FQDN，注意在域名自定義名時加@

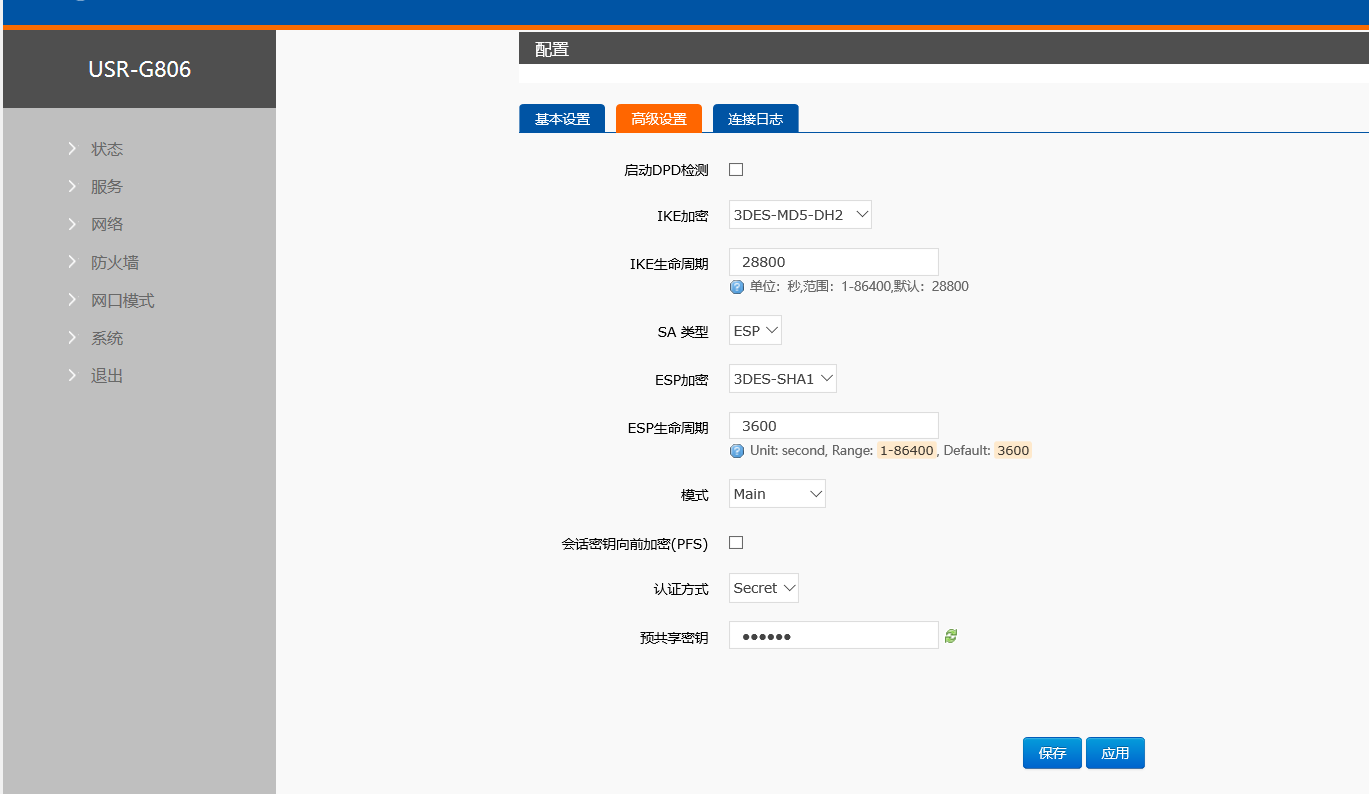

高級設置界面可設置加密方式及認證方式

（1）DPD 檢測周期：設置連接檢測（DPD）的時間間隔 ?

DPD 超時時間：設置連接檢測（DPD）超時時間?

DPD 操作：設置連接檢測的操作。包括重啟、拆除、保持、無，默認重啟

（2）IKE 的加密：第一階段包括 IKE 階段的加密方式、完整性方案、DH 交換算法

IKE 生命周期：設置 IKE 的生命周期，單位為秒，默認：28800

（3）ESP 加密：第二階段包括 ESP 對應的加密方式、完整性方案

ESP 生命周期：設置 ESP 生命周期，單位為秒，默認：3600

（4）模式即協商方式：主模式、積極模式（野蠻模式），默認主模式

（5）會話密鑰向前加密(PFS)：提供不啟用、DH1、DH2、DH5 共 4 個選項。本項設置需保證本段和對端一致

（6）認證方式：目前支持預共享密鑰的認證方式

密鑰可自定義

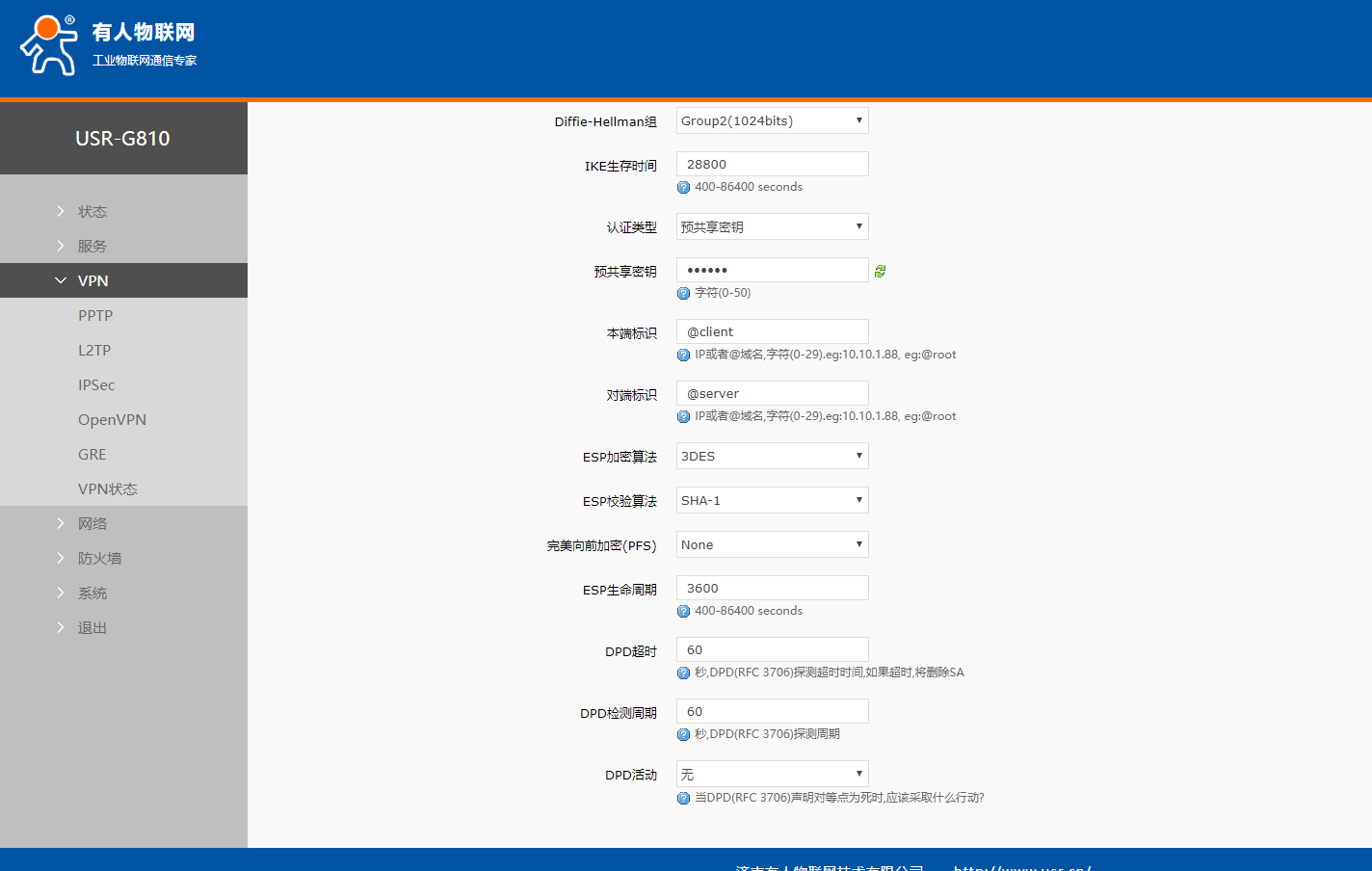

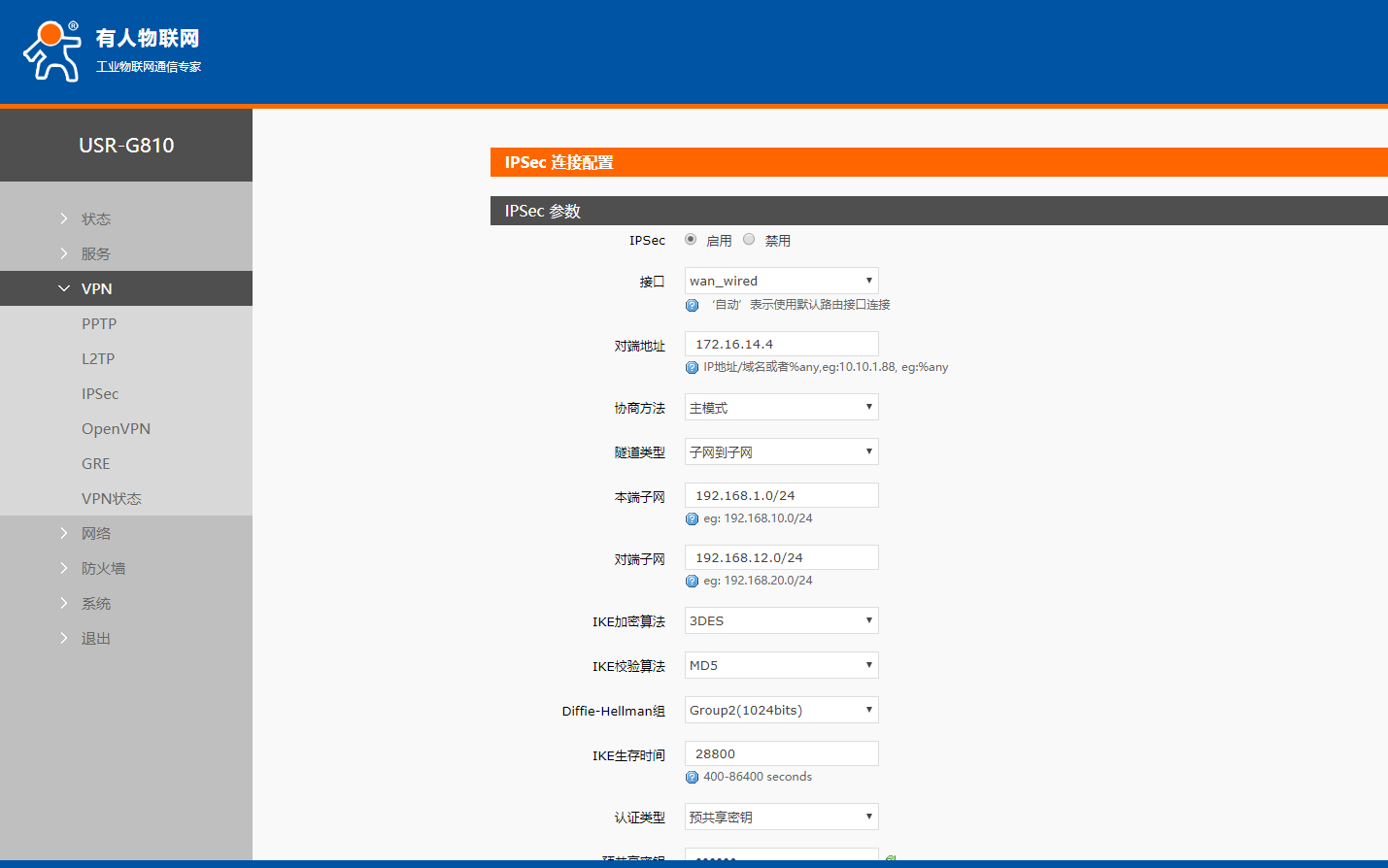

2、G810作為客戶端的設置

邏輯與G806的設置完全一致，協商方法、隧道類型、IKE及ESP加密方式、認證方式、預共享密鑰全部與G806VPN服務器的參數一致，本端子網及標識符、對端子網及標識符與G806VPN服務器的設置相反

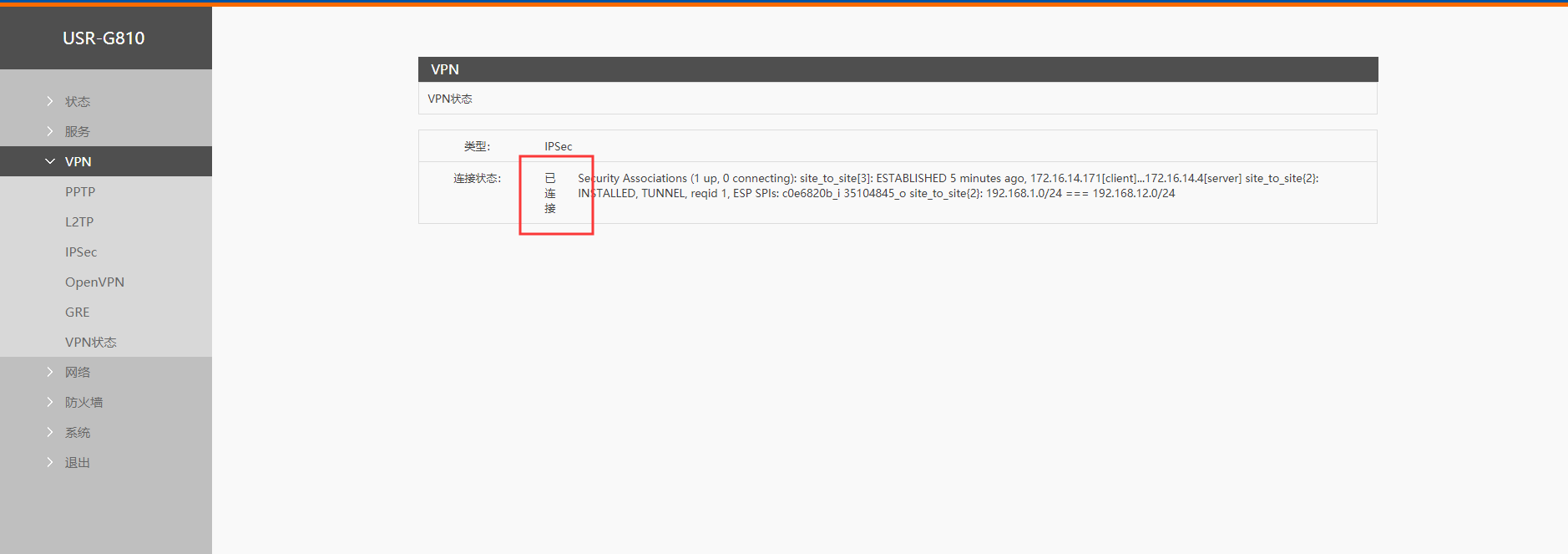

3、測試結果：在 VPN 狀態處可查看到“IPSec 已連接”提示，說明IPSEC已成功連接

4、此時互相 ping 對端子網也是連通狀態

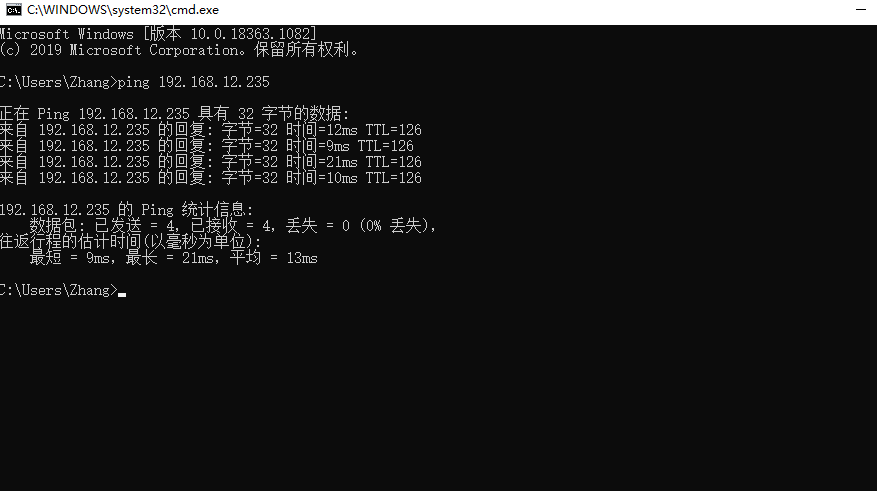

（1）810下IP為192.168.1.141的電腦，可以ping通對端192.168.12.235的IP

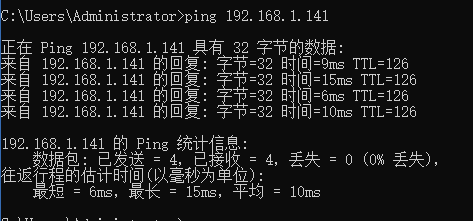

（2）806下IP為192.168.12.235的電腦，可以ping通對端192.168.1.141的IP
